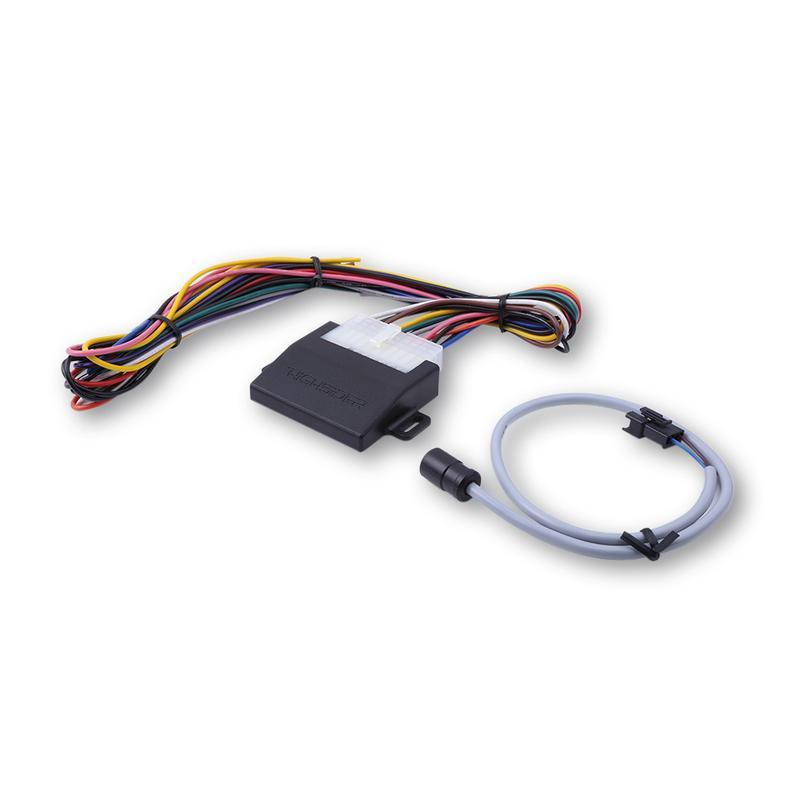

HIGHSIDER 208-200 : Centralina per l'accensione delle luci HIGHSIDER E-Box Tipo 1 (tramite sensore di luce)

HIGHSIDER PW E-BOX TYPE 1, per commutazione DRL tramite sensore di luce.

Per la commutazione automatica tra luce di marcia diurna e anabbagliante. L'HIGHSIDER PW E-BOX TYPE 1 rileva quando fa buio o c'è luce e quindi accende automaticamente gli anabbaglianti e contemporaneamente spegne le luci di marcia diurna (o viceversa). Inoltre è dotata (commutabile opzionalmente) la cosiddetta FUNZIONE COMING HOME. In questo modo è possibile accendere le luci diurne per altri 30 secondi. dopo che la motocicletta è stata spenta al buio. attivamente incandescente. Non è richiesto alcun cambio.

Dimensioni:
Altezza: 16 mm
Larghezza: 56,5 mm
Larghezza con linguette di montaggio: 75 mm
Lunghezza: 48 mm
Linguette di montaggio: 3 mm x 11 mm (foro asolato)
Peso: 46 g
Lunghezza cavo: 400 mm
Lunghezza cavo sensore di luce: 600 mm (totale)

Connettori:
Cavo viola/nero = abbagliante IN
Cavo giallo/verde = luce di posizione IN
Cavo nero = massa IN (-)
Cavo rosso = tensione di alimentazione IN (+)
Cavo blu = anabbagliante OUT
Cavo nero = massa OUT (-)
Cavo rosa = luci diurne OUT (TFL)
Cavo arancione = anabbagliante IN< br>Cavo grigio = Cavo di programmazione
Cavo verde = Abbagliante OUT
Cavo marrone = Luce di posizione/parcheggio (OUT)
Cavo nero = Terra OUT (-)
Filo bianco = Spia TFL FUORI

Connettore a 4 pin per sensore di luce

Entità della fornitura:

HIGHSIDER PW E-BOX TYPE 1
Set di cavi
Sensore di luce
Istruzioni

'
