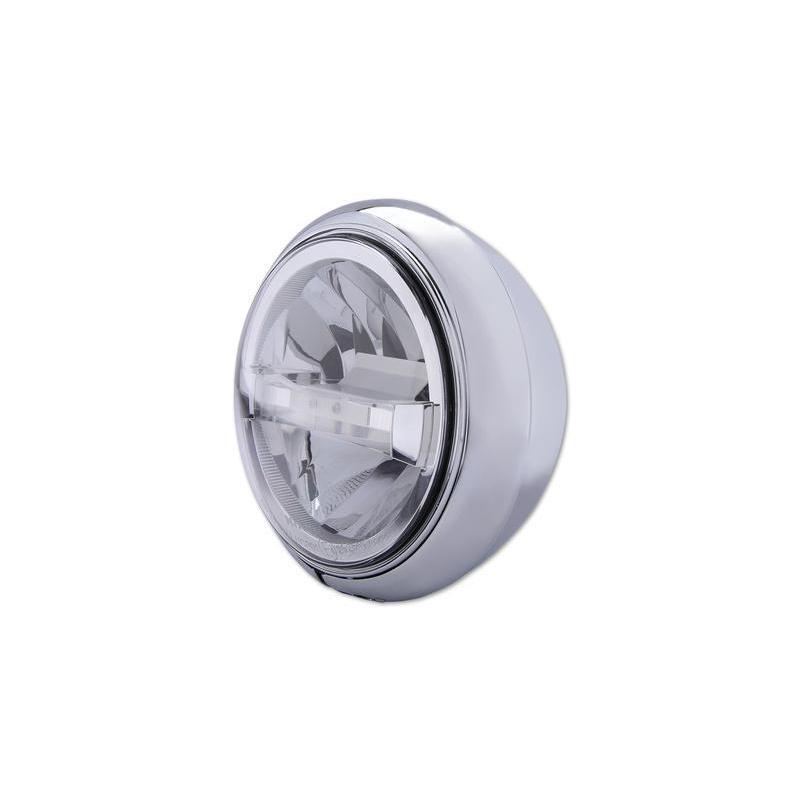

HIGHSIDER 223-154 : Faro universale a LED HIGHSIDER HD-Style Tipo 4 (montaggio inferiore)

HIGHSIDER Faro principale ovale con supporto per attacco inferiore. Grazie al suo design puristico e senza tempo e alla tecnologia innovativa, è un punto forte per molte moto.

Il riflettore cromato con vetro trasparente ha le funzioni di luce abbagliante, anabbagliante, di parcheggio e di marcia diurna. Le luci di marcia diurna e di posizione sono installate in una striscia centrale, in modo da creare otticamente un'immagine luminosa molto bella: gli anabbaglianti brillano sopra la barra, gli abbaglianti corrispondentemente sotto. Il riflettore emette un fascio asimmetrico - omologato solo per la circolazione a destra - Flusso luminoso spento, omologato E.

I nostri punti salienti: dai alla tua bici uno stile distintivo! Il design insolito e la tecnologia perfetta della serie di fari HIGHSIDER ne fanno un highlight in ogni caso!

Dimensioni:

• Diametro alloggiamento: 220 mm


• Diametro inserto faro: 178 mm


• Profondità: 155 mm

Connessioni:

• Cavo nero = terra (-)


• Cavo blu = anabbagliante (+), consumo energetico a 12 V: 1,8 A, 22 W


• Cavo giallo = abbagliante (+), consumo energetico a 12 V: 1,3 A, 13 W


• Cavo nero = terra (-)

TFL:

• Cavo nero = terra (-)


• Cavo rosso = luce di marcia diurna (+), consumo energetico a 12 V: 1,2 A, 14 W


• Cavo bianco = luce di posizione (+), consumo energetico a 12 V: 0,2 A, 2,4 W

Fornitura: 1 pezzo incl. Spina a 3 poli e supporto per inferioreFissaggio:

Disponibile opzionalmente: Inserto faro principale TIPO 4, cromato, art. n.: 226-018

Note:

• Inserto asimmetrico, omologato solo per la circolazione a destra.


• La spina standard a 3 poli in dotazione deve essere montata dal cliente dopo l'installazione del riflettore.

Vista dei contatti della spina:

• Luce abbagliante (gialla) = destra


• Anabbaglianti (blu) = in alto


• Terra (nero) = sinistra
