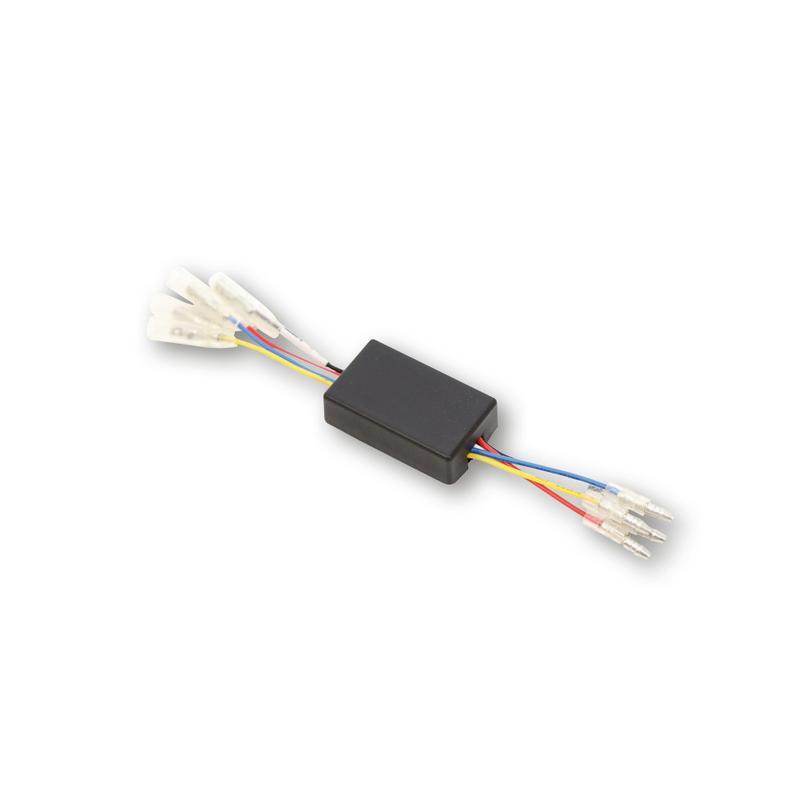

HIGHSIDER 208-108 : Centralina HIGHSIDER Control-Box CB1 per luci diurne

Scatola di controllo delle luci di marcia diurna per veicoli senza interruttore luci

Installando il DRL CONTROL-BOX CB1 viene fornito il circuito corretto tra le luci di marcia diurna e l'illuminazione anteriore del veicolo . Secondo la normativa, le luci di marcia diurna devono essere collegate in modo tale da spegnersi automaticamente quando si accendono i fari principali. Poiché nei veicoli senza interruttore luci i fari principali sono sempre accesi, la funzione luce di marcia diurna non sarebbe utilizzabile correttamente.

Il BOX è adatto per fari a LED e convenzionali e viene installato tra il faro principale con luce diurna integrata o separata e l'impianto elettrico del veicolo. La funzione della luce di posizione che viene attivata tramite il blocchetto di accensione quando il veicolo è parcheggiato è perfettamente funzionante.

Dimensioni
Lunghezza: 48 mm
Larghezza: 28 mm
Altezza: 14 mm

Impiego:
IN (impianto elettrico del veicolo):

• Giallo = abbagliante (+)


• Blu = anabbaglianti (+) interruttore ON / OFF tra


• Bianco = luci di posizione (+)


• Rosso = accensione 15 (+)


• Nero = terra (-)

OUT (fari)
Giallo = abbagliante (+)
Blu = anabbagliante (+)
Nero = terra (-)

< strong>Alle luci di marcia diurna:
Bianco = luce di posizione (+)
Rosso = luce di marcia diurna (+)

Accessori opzionali:< br>Interruttore della luce on/off

NOTA:
È richiesto anche un interruttore ON e OFF separato per DRL CONTROL-BOX (non incluso).
La luce posteriore deve rimanere sempre accesa, cioè impostata su accensione plus.
