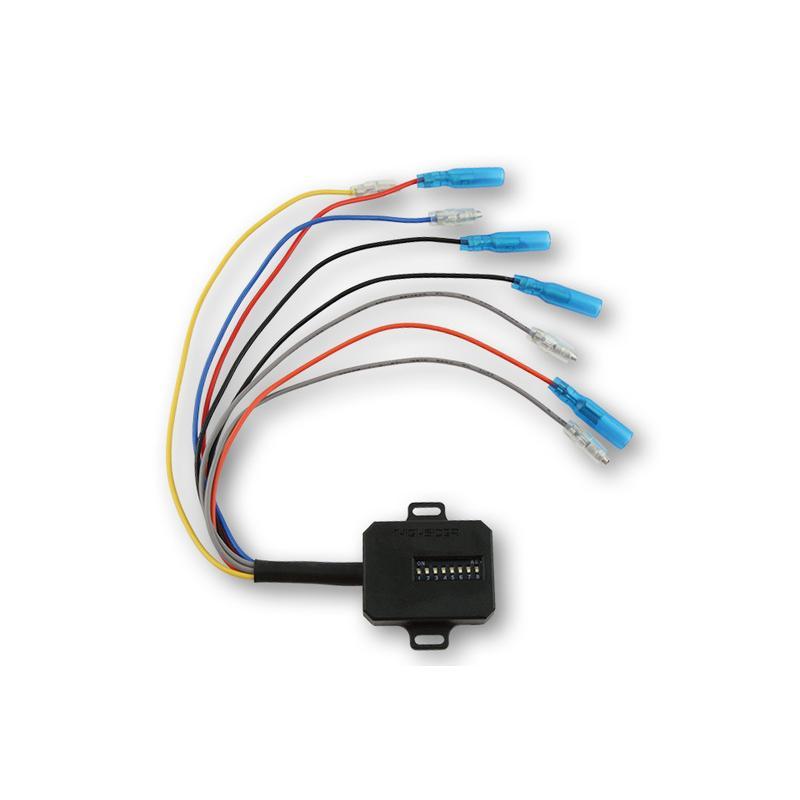

HIGHSIDER 207-033 : Resistenza Can-Bus HIGHSIDER CBW1

Resistenza CAN-BUS HIGHGHSIDER CBW1 con interruttore DIP.

Il nostro resistore CAN-BUS HIGHSIDER CBW1 di nuova concezione si adatta alla maggior parte dei veicoli dotati di sistema CAN-BUS.

La resistenza CBW1 fornisce il carico elettrico richiesto per il tuo veicolo che, se i dip switch sono impostati correttamente, non comporterà il lampeggio delle luci accessorie nell'abitacolo.

Inoltre, viene fornita un'affidabilità. Ciò significa:
Se gli indicatori accessori si guastano a causa di un guasto elettronico, viene immediatamente visualizzato un messaggio di errore nel cruscotto.

È possibile gestire fino a 2 canali, come gli indicatori di direzione posteriori a sinistra e gli indicatori di direzione posteriori a destra.

Se è necessario sostituire 2 coppie di indicatori, è necessario utilizzare anche 2 CBW1.

Quali requisiti devono essere soddisfatti per utilizzare il CBW1 sulla moto:

La moto è stata originariamente prodotta con indicatori a LED oppure la moto ha un sistema CAN-BUS

Se questi requisiti non sono soddisfatti, l'unità CBW1 non funzionerà (!) In questo caso, consigliamo le seguenti resistenze:

Per indicatori da 21 Watt:
codice 6,8 Ohm 1108546002 o codice 10 Ohm 1108546004

Per indicatori da 10 Watt:
27 Ohm codice prodotto 1107562

Sul CBW1 è possibile impostare i seguenti valori di resistenza:

• 150 ohm


• 170 ohm


• 240 ohm


• 300 ohm


• 400 ohm


• 600 ohm


• 1200 ohm

Dimensioni:
Altezza = 11 mm
Larghezza = 31 mm (senza cinturini)
Larghezza = 46 mm (con linguette)
Lunghezza = 40 mm

Lunghezza cavo = 200 mm con perni

Connessioni:
Giallo = canale di ingresso 1 (+)
Arancione = canale di uscita 1 (+)
Blu = canale di ingresso 2 (+)
Rosso = canale di uscita 2 (+)
Grigio = massa di ingresso (-)
Nero = terra di uscita (-)

Suggerimenti:
– È possibile gestire fino a 2 canali.
– Il collegamento è spiegato precisamente nelle istruzioni di montaggio!
