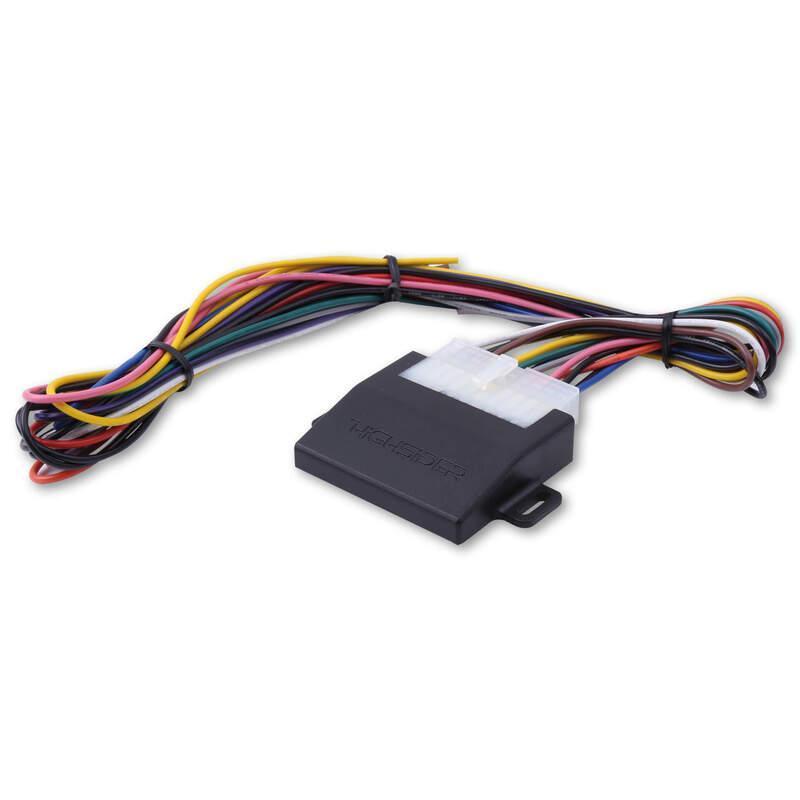

HIGHSIDER 208-112 : Centralina HIGHSIDER Control-Box CB4 per indicatori di direzione 2in1 - Honda

SCATOLA DI CONTROLLO HIGHSIDER BL CB4

- Circuito indicatori di direzione/luci di posizione per connettore Honda a 2 pin -



In numerosi nuovi modelli Honda gli indicatori di direzione sono integrati di serie con luci di posizione, gli indicatori di direzione anteriori si accendono permanentemente e fungono da luci di posizione. Questo tipo di luci di posizione è una configurazione legale, poiché tutti i nuovi modelli Honda sono stati omologati con questa configurazione e approvati di conseguenza. Dal 2016, una legge dell'UE lo ha reso possibile e Honda l'ha implementata direttamente.



Se si sostituiscono ora questi indicatori di direzione a luce continua originali con gli indicatori di direzione 2in1 degli accessori, gli indicatori di direzione anteriori vengono permanentemente oscurati. Questo non è conforme alla normativa E per le luci combinate 2in1 composte da luce di posizione bianca e indicatore di direzione giallo, perché mancano le omologazioni necessarie.



Con l'HIGHSIDER BL CONTROL-BOX CB4 c'è la soluzione al problema. L'HIGHSIDER BL CONTROL-BOX CB4 ha il compito di convertire il segnale di uscita dal connettore OEM a 2 pin dell'indicatore di direzione/luce di posizione, in modo che sia possibile installare indicatori di direzione 2in1 testati E E-comform. L'HIGHSIDER BL CONTROL-BOX CB4 converte il segnale proveniente dal veicolo e lo divide nel proprio segnale di svolta e luce di posizione. Pertanto, gli indicatori di direzione non si oscurano più di giallo. Inoltre, la luce di posizione si spegne durante il processo di lampeggio e si riaccende dopo il processo di lampeggio (con un piccolo ritardo). Con funzione Coming Home opzionale per la luce di posizione. Dopo aver lasciato la moto, la luce di posizione rimane accesa per un certo tempo e poi si spegne automaticamente.



Connessioni:

ENTRO (dal veicolo):

Cavo rosso = tensione di alimentazione più ((morsetto 15 (Coming Home), morsetto 30 (No Coming Home))

Cavo verde = Indicatore di direzione destra (+)

Cavo grigio = Indicatore di direzione a sinistra (+)

Cavo nero = Terra IN (-)



OUT (all'indicatore di direzione/ PL):

Cavo marrone = Indicatore di direzione destra (+)

Cavo rosa = Indicatore di direzione a sinistra (+)

Cavo bianco = Luce di posizione destra (+)

Cavo blu = Luce di posizione sinistra (+)

Cavo nero = Terra OUT (-)



Fornito con:

1x scatola elettronica

1x set di cavi A

2x resistori da 27 Ohm/5 Watt.
