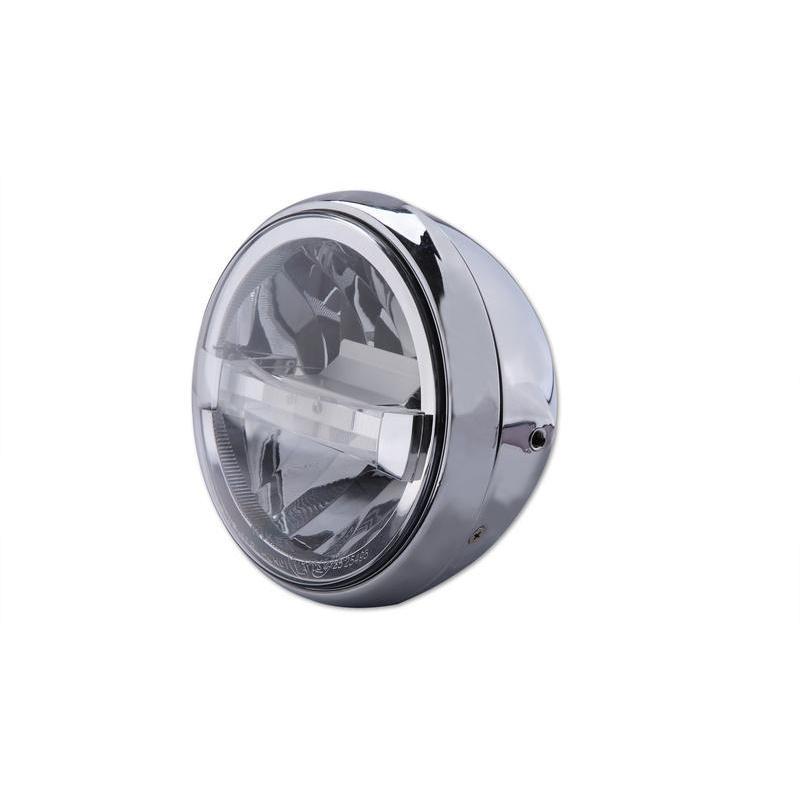

HIGHSIDER 223-156 : Faro universale a LED HIGHSIDER British-Style Tipo 4 (montaggio laterale)

LED HIGHSIDER British-Style 7'' Tipo 4 con TFL, alloggiamento in metallo, vetro trasparente, rotondo, montaggio laterale, marchio E.

Faro dalla forma minimalista con alloggiamento in metallo per il montaggio laterale. Il design semplice è ideale per biciclette classiche, roadster e personalizzate.

Il riflettore cromato con vetro trasparente ha anche la funzione di luce abbagliante, anabbagliante, di parcheggio e di marcia diurna. La luce di marcia diurna e la luce di posizione sono montate in una striscia centrale, in modo da creare un'immagine ottica molto bella – la luce anabbagliante si accende sopra la fascia, la luce abbagliante corrispondentemente sotto. Il riflettore emette un flusso luminoso asimmetrico – omologato solo per la circolazione a destra -, omologato E.

Dimensioni:

• Diametro dell'alloggiamento (distanza tra i fori allo stesso tempo): 190 mm


• Diametro inserto riscaldante: 178 mm


• Profondità alloggiamento: 140 mm


• Distanza tra i fori di montaggio: Bordo anteriore dell'alloggiamento: ca. 47mm


• Distanza tra i fori di montaggio: Estremità dell'alloggiamento: ca. 80mm


• Diametro guidacavo: 35 mm

Fissaggio:laterale con bulloni filettati M8

Connessioni:

• Cavo nero = terra (-)


• Cavo blu = anabbagliante (+), consumo energetico a 12 V: 1,8 A, 22 W


• Cavo giallo = abbagliante (+), consumo energetico a 12V: 1,3A, 13W

TFL:

• Cavo nero = terra (-)


• Cavo rosso = luce di marcia diurna (+), consumo energetico a 12V: 1,2A, 14W


• Cavo bianco = luce di posizione (+), consumo energetico a 12V: 0,2A, 2,4W

Fornitura: 1 pezzo incl. Connettore a 3 pin

Optional disponibile: inserto faro TIPO 4, cromato, art. no.No.: 1108027

Note:

• Utilizzare asimmetrico, omologato solo per la circolazione a destra.


• La spina standard a 3 poli in dotazione deve essere installata dal cliente dopo l'installazione del riflettore.

Vista dei contatti della spina:

• Luce di guida (gialla) = destra


• Anabbaglianti (blu) = in alto


• terra (nero) = sinistra
