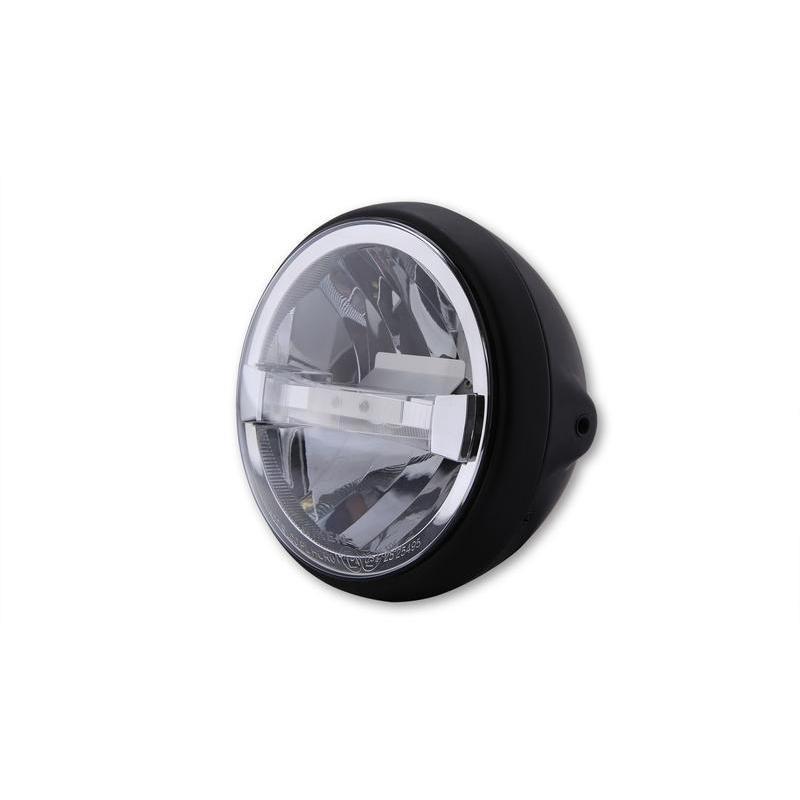

HIGHSIDER 223-157 : Phare LED HIGHSIDER British-Style Type 4

Phare LED HIGHSIDER British-Style 7' Type 4 avec TFL, boîtier métallique, verre clair, rond, montage latéral, marquage E.

Phare avec boîtier métallique pour montage latéral. Le design simple est idéal pour les classiques, les roadsters et les motos personnalisées.

Le réflecteur chromé avec verre transparent possède également les fonctions de feux de route, de feux de croisement, de feux de stationnement et de feux diurnes. Le feu de jour et le feu de position sont montés dans une bande centrale, ce qui permet de créer une très belle image optique - le feu de croisement s'allume au-dessus de la bande, le feu de route s'allume en dessous. Le réflecteur émet un flux lumineux asymétrique - uniquement autorisé pour la circulation à droite -, E-examiné.

Dimensions :

• Diamètre du boîtier (espacement des trous en même temps) : 190 mm


• Diamètre de l'insert de chauffage : 178 mm


• Profondeur du boîtier : 140 mm


• Distance entre les trous de fixation - bord avant du boîtier : environ 47 mm


• Distance entre les trous de montage - extrémité du boîtier : environ 80 mm


• Diamètre du guide-câble : 35 mm

Fixation : latérale avec des boulons filetés M8

Connexions :

• Câble noir = masse (-)


• Câble bleu = feux de croisement (+), consommation à 12V : 1,8A, 22W


• Câble jaune = feux de route (+), consommation à 12V : 1,3A, 13W

TFL :

• Câble noir = masse (-)


• Câble rouge = feu de jour (+), consommation à 12V : 1,2A, 14W


• Câble blanc = feu de position (+), consommation à 12V : 0,2A, 2,4W

Contenu de la livraison : 1 pièce avec connecteur à 3 broches

Disponible en option : insert de phare TYPE 4, chromé : 1108027

Remarques :

Utilisation asymétrique, autorisé uniquement pour la circulation à droite.
La fiche standard à 3 pôles jointe doit être installée par le client après l'installation du réflecteur.

Vue des contacts de la fiche :

• Feu de route (jaune) = à droite


• Feu de croisement (bleu) = en haut


• Masse (noir) = gauche
