HIGHSIDER 207-090 : Résistance HIGHSIDER clignotants LED

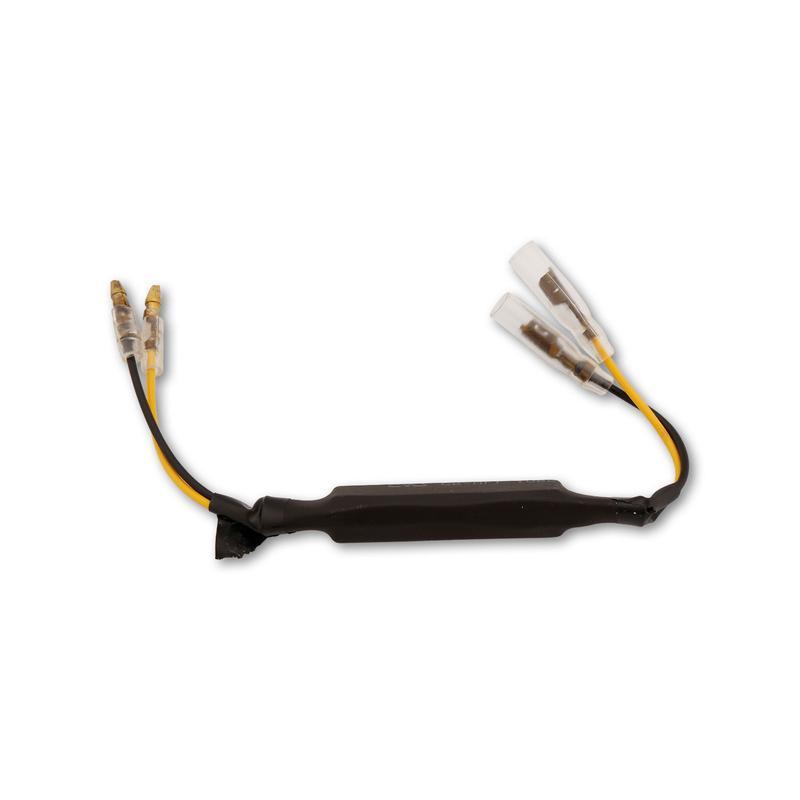

Résistance HIGHSIDER CAN-BUS CBW1 avec DIP-switch.

La nouvelle résistance CAN-BUS HIGHSIDER CBW1 s'adapte à la plupart des véhicules qui ont un système CAN-BUS.

Si les clignotants accessoires tombent en panne à cause d'un défaut électronique, un message d'erreur est immédiatement affiché dans le cockpit.

Il est possible d'utiliser jusqu'à 2 canaux, par exemple les clignotants à l'arrière gauche et les clignotants à l'arrière droit.

Si 2 paires de clignotants doivent être changées, il faut également utiliser 2 CBW1.

Quelles conditions doivent être remplies pour pouvoir utiliser le CBW1 sur la moto ?

La moto a été produite à l'origine avec des indicateurs LED ou la moto a un système CAN-BUS.

Si ces conditions ne sont pas remplies, l'unité CBW1 ne fonctionnera pas ( !) Dans ce cas, nous recommandons les résistances suivantes :

Pour les indicateurs avec 21 Watt :
6,8 Ohm partnumber 1108546002 ou 10 Ohm partnumber 1108546004

Pour les indicateurs de 10 Watt :
27 Ohm partnumber 1107562

Les valeurs de résistance suivantes peuvent être réglées sur le CBW1 :

• 150 ohms


• 170 ohms


• 240 ohms


• 300 ohms


• 400 ohms


• 600 ohms


• 1200 ohms

Dimensions :
Hauteur = 11mm
Largeur = 31mm (sans languettes)
Largeur = 46mm (avec languettes)
Longueur = 40mm

Longueur du câble = 200mm avec les pattes

Connexions :
Jaune = entrée canal 1 (+)
Orange = canal de sortie 1 (+)
Bleu = entrée canal 2 (+)
Rouge = sortie du canal 2 (+)
Gris = masse d'entrée (-)
Noir = masse de sortie (-)

Conseils :
- Il est possible de faire fonctionner jusqu'à 2 canaux.
- La connexion est expliquée précisément dans les instructions de montage !
