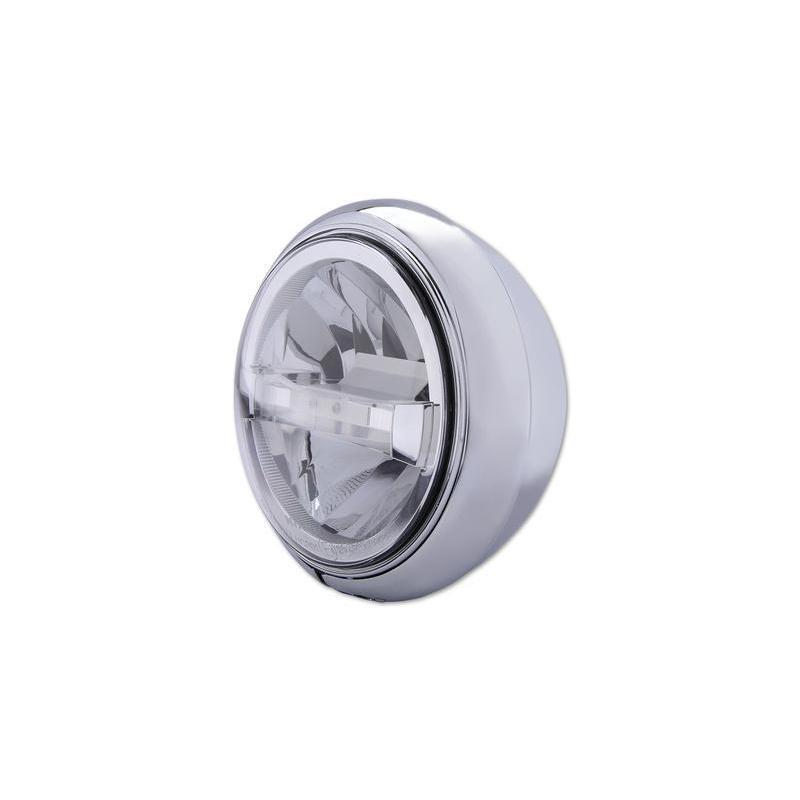

HIGHSIDER 223-154 : Faro delantero LED HIGHSIDER HD-Style Tipo 4 (montaje inferior)

Faro principal HIGHSIDER ovalado con soporte para montaje inferior. Gracias a su diseño purista y atemporal y Por su innovadora tecnología, constituye un elemento emblemático para muchas motocicletas.

El reflector cromado con cristal transparente está equipado con Funciones de luz de carretera, luz de cruce, luz de estacionamiento y luz de circulación diurna. Las luces de circulación diurna y de posición están montadas en una franja central, lo que crea una imagen ópticamente muy hermosa: las luces de cruce brillan por encima de la barra y las luces de carretera por debajo. El reflector emite un haz asimétrico - homologado para el tráfico exterior sólo derecha - flujo luminoso apagado, probado E.

Dimensiones del faro:

• Diámetro de la caja: 220 mm


• Diámetro del inserto del faro: 178 mm


• Profundidad: 155 mm

Conexiones:

• Cable negro = tierra (-)


• Cable azul = luz de cruce (+), consumo de energía en 12 V: 1,8 A, 22 W


• Cable amarillo = luz de carretera (+), consumo al 0,00 12 V: 1,3 A, 13 W


• Cable negro = tierra (-)

TFL:

• Cable negro = tierra (-)


• Cable rojo = luz diurna (+), consumo a 12 V: 1,2 A, 14 W


• Cable blanco = luz de posición (+), consumo de energía en 12 V: 0,2 A, 2,4 W

Contenido de entrega: 1 pieza con enchufe. 3 pasadores y soporte para montaje inferior

Disponible opcionalmente:Inserto de faro principal tipo 4, cromado, núm. de arte. 1108027

Observaciones:
Inserción asimétrica, permitida sólo para el tráfico exterior derecha.
El enchufe estándar en El tripolar adjunto debe ser instalado por el cliente después de la instalación del reflector.

Vista de los contactos del enchufe:

• Luz alta (amarilla) = derecha


• Luz de cruce (azul) = superior


• Tierra (negro) = izquierda
