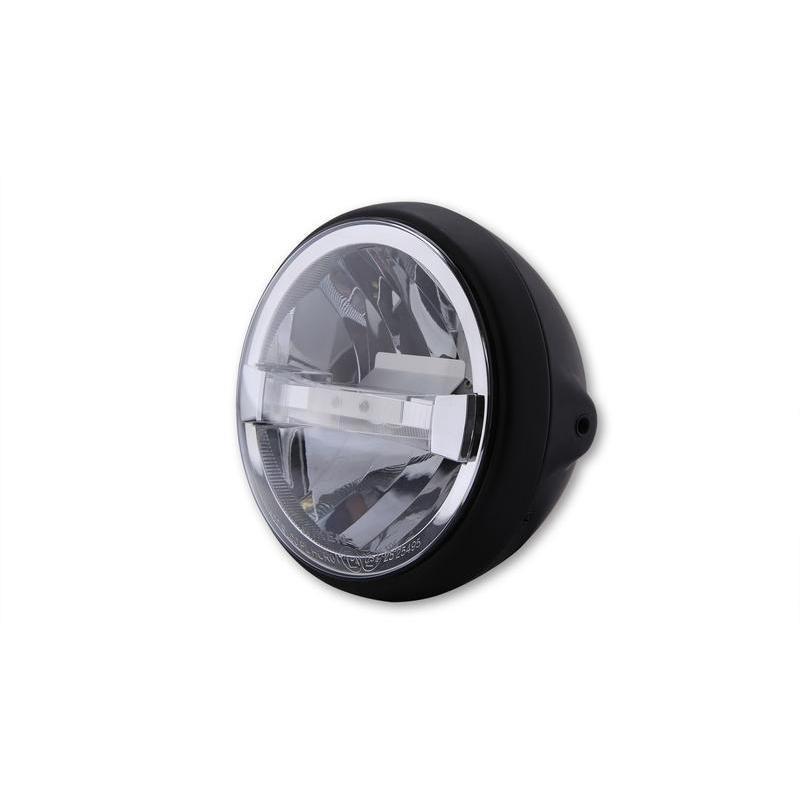

HIGHSIDER 223-157 : Faro delantero LED HIGHSIDER British-Style Tipo 4 (montaje lateral)

Faro delantero LED HIGHSIDER estilo británico de 7' tipo 4 con TFL, carcasa metálica, vidrio transparente, redondo, montaje lateral, marca E.

Faro delantero con carcasa metálica para lateral El diseño sencillo es ideal para motos clásicas, roadsters y custom.

El reflector cromado con cristal transparente puede incorporar las funciones de luz de carretera, luz de cruce, luz de estacionamiento y luz diurna. La luz de marcha y la luz de posición están montadas en una franja central, lo que permite crear una imagen óptica muy hermosa: la luz de cruce se ilumina por encima de la franja, la luz de carretera se ilumina por debajo. El reflector emite un flujo luminoso asimétrico, solo permitido. para circulación por la derecha -, examinado E.

Dimensiones:

• Diámetro de la carcasa (distancia entre orificios al mismo tiempo): 190 mm


• Diámetro del inserto calefactor: 178 mm


• Profundidad de la caja: 140 mm


• Distancia entre los orificios de montaje - borde frontal de la carcasa: aprox. 47 mm


• Distancia entre los orificios de montaje - extremo de la caja: aproximadamente 80 mm


• Diámetro de la guía del cable: 35 mm

Fijación: lateral con tornillos roscados M8

Conexiones:

• Cable negro = tierra (-)


• Cable azul = luces de cruce (+), consumo a 12 V: 1,8 A, 22 W


• Cable amarillo = luz de carretera (+), consumo al 0,00 12 V: 1,3 A, 13 W

TFL:

• Cable negro = tierra (-)


• Cable rojo = luz diurna (+), consumo a 12 V: 1,2 A, 14 W


• Cable blanco = luz de posición (+), consumo de corriente 12 V: 0,2 A, 2,4 W

Contenido de entrega: 1 pieza con conector enchufable; 3 pines

Disponible como opción: Inserto de faro TIPO 4, cromado : 1108027

Observaciones:

Uso asimétrico, autorizado sólo para el tráfico exterior derecha.
El enchufe estándar en El cliente debe instalar el tripolar adjunto después de instalar el reflector.

Vista de los contactos del enchufe:

• Luz alta (amarilla) = à; derecha


• Luz de cruce (azul) = superior


• Tierra (negro) = izquierda
