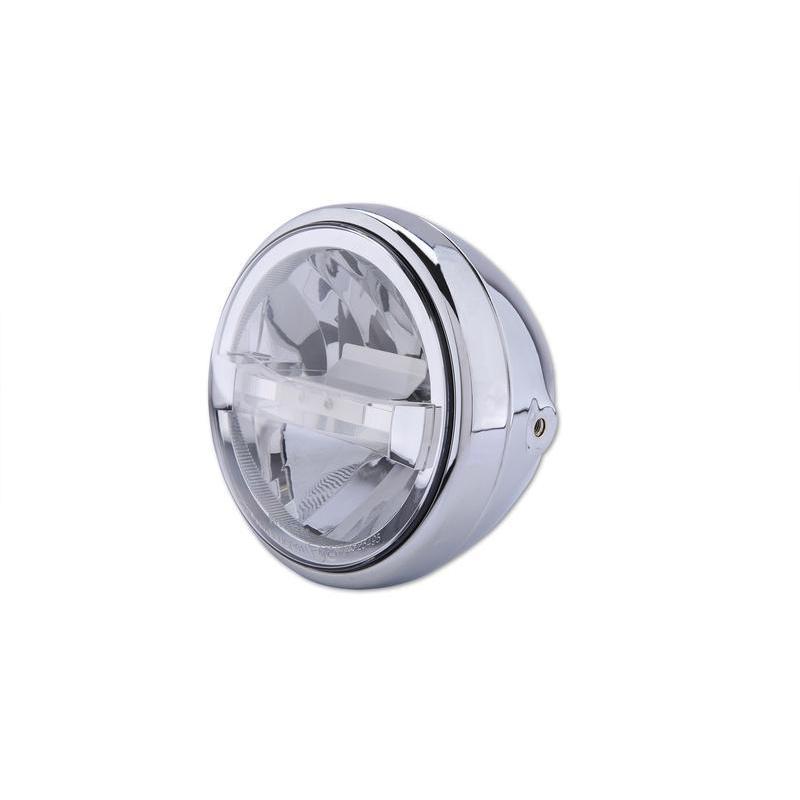

HIGHSIDER 223-152 : Faro delantero LED HIGHSIDER Reno Tipo 4 (montaje lateral)

Faro delantero HIGHSIDER ovalado para montaje lateral. Gracias a su diseño purista y atemporal y Su innovadora tecnología constituye un elemento único para muchas motocicletas.

El reflector cromado con cristal transparente también tiene las funciones de luz de carretera, luz de cruce, luces de estacionamiento y luces de circulación diurna. Las luces de circulación diurna y las luces de posición están montadas en una franja central, lo que crea una imagen óptica muy hermosa: las luces de cruce brillan por encima de la franja, las luces traseras iluminan por encima de la franja de abajo. El reflector emite un flujo luminoso asimétrico - sólo permitido para el tráfico exterior derecha -, examinado E.

Nuestra iluminación le brinda la Tu moto un estilo incomparable! ¡El diseño inusual y la tecnología perfecta de la serie de faros HIGHSIDER la convierten en un producto de elección en todos los casos!

Dimensiones:

• Diámetro de la caja: 200 mm


• Diámetro del inserto de altura: 178 mm


• Profundidad de la caja: 160 mm


• Distancia entre orificios de montaje (medio - medio): 170 mm


• Distancia desde el orificio de montaje (medio) hasta el final de la caja: aproximadamente 90 mm

Fijación: lateral con tornillos roscados M8

Conexiones:

• Cable negro = tierra (-)


• Cable azul = luces de cruce (+), consumo a 12 V: 1,8 A, 22 W


• Cable amarillo = luz de carretera (+), consumo al 0,00 12 V: 1,3 A, 13 W


• Cable negro = tierra (-)

TFL:

• Cable negro = tierra (-)


• Cable rojo = luz diurna (+), consumo a 12 V: 1,2 A, 14 W


• Cable blanco = luz de posición (+), consumo de corriente 12 V: 0,2 A, 2,4 W

Contenido de entrega: 1 pieza con conector 3 pines

Recambio: Inserto de faro LED tipo 4, cromado, referencia 1108027

Observaciones:

Uso asimétrico, permitido sólo para el tráfico exterior derecha.
El enchufe estándar en El cliente debe instalar el tripolar adjunto después de instalar el reflector.

Vista de los contactos del enchufe:

• Luz alta (amarilla) = à; derecha


• Luz de cruce (azul) = superior


• tierra (negro) = izquierda
