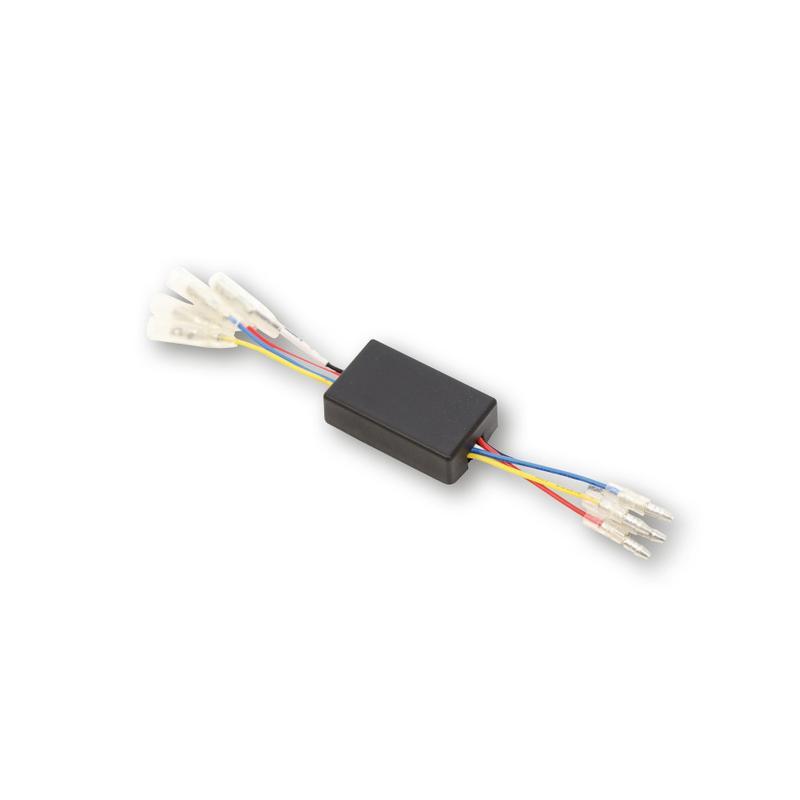

HIGHSIDER 208-108 : Unidad de control HIGHSIDER Control-Box CB1 para luz de conducción diurna

Unidad de control de luces de circulación diurna para vehículos sin interruptor de luces.

Según la normativa, las luces de circulación diurna deben conectarse de forma que se apaguen automáticamente al encender las luces principales. Como el faro principal está siempre encendido; En vehículos sin interruptor, la función de luz diurna no se puede utilizar correctamente.

Al instalar la caja de control CB1 DRL se asegurará la correcta relación entre las luces de circulación diurna y la iluminación trasera. se da la parte delantera del vehículo.

La carcasa es adecuada para faros con Faros LED y convencionales. Se instala entre el faro principal (con luz diurna integrada o separada) y el sistema eléctrico del vehículo. La función de luz de estacionamiento, que se activa mediante la cerradura de encendido cuando el vehículo está estacionado, es totalmente funcional.

Dimensiones
Largo: 48 mm
Ancho: 28 mm
Altura: 14 mm

Uso:
IN (electricidad del vehículo):

• Amarillo = luz alta (+)


• Azul = luz de cruce (+) interruptor ON/OFF entre


• Blanco = luces de estacionamiento (+)


• Rojo = encendido 15 (+)


• Negro = masa (-

FUERA (faros)
Amarillo = luz alta (+)
Azul = luz baja (+)
Negro = tierra (-)

< strong>Para luces de circulación diurna:
Blanco = luz de estacionamiento (+)
Rojo = luz de circulación diurna (+)

Accesorios opcionales:
Interruptor de encendido/apagado de la luz

NOTA:
Un interruptor de encendido y apagado independiente. Para el control DRL también se requiere caja de control (no incluida).
La luz trasera debe permanecer siempre encendida, es decir, ajustada en la posición correcta. en encendido plus.
