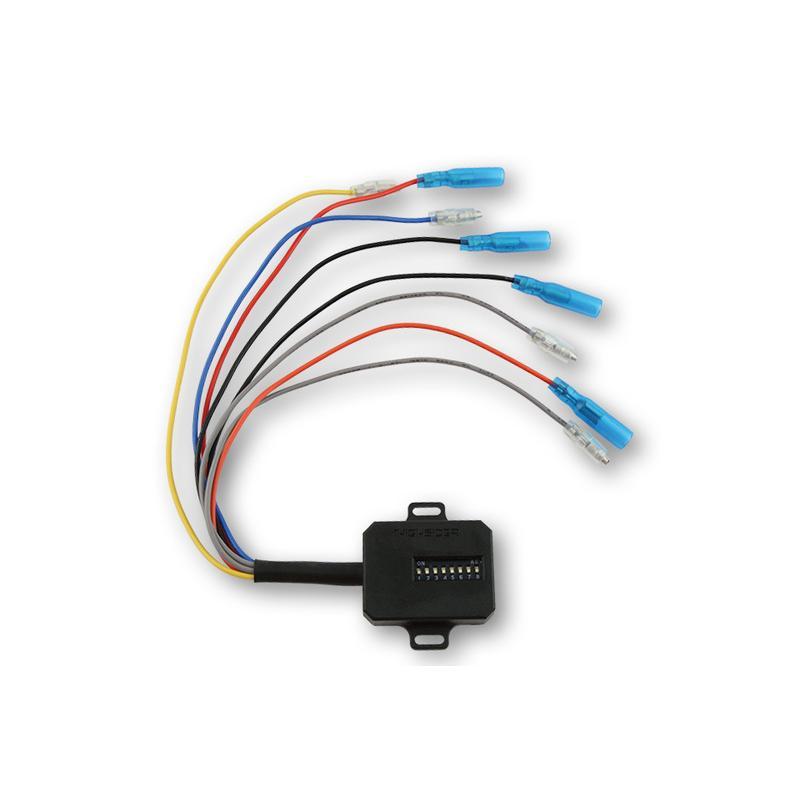

HIGHSIDER 207-033 : Resistencia Can-Bus HIGHSIDER CBW1

Resistencia HIGHSIDER CAN-BUS CBW1 con interruptor DIP.

Nuestra resistencia CBW1 HIGHSIDER CAN-BUS recientemente desarrollada se adapta a la mayoría de los vehículos que tienen un sistema CAN-BUS.

La resistencia CBW1 proporciona una carga eléctrica necesaria para su vehículo que, si los interruptores DIP están configurados correctamente, no hará que las luces intermitentes accesorias en la cabina parpadeen.

Además, se otorga confiabilidad. Esto significa:
Si los indicadores de accesorios fallan debido a una falla electrónica, se muestra inmediatamente un mensaje de error en la cabina.

Se pueden operar hasta 2 canales, como señales de giro en la parte trasera izquierda y señales de giro en la parte trasera derecha.

Si es necesario cambiar 2 pares de indicadores, también es necesario utilizar 2 CBW1.

Qué requisitos se deben establecer para utilizar la CBW1 en la motocicleta:
O:
La motocicleta se fabricó originalmente con indicadores LED.
O:
La motocicleta tiene un CAN-BUS Sistema

Si no se cumplen estos requisitos, la unidad CBW1 no funcionará (!) En este caso, recomendamos las siguientes resistencias:
Para indicadores con 21 Watts
6.8 Ohm número de pieza 207-025
oro
Número de pieza de 10 ohmios 207-028

Para indicadores con 10 vatios
27 ohmios número de pieza 207-020

Los siguientes valores de resistencia se pueden configurar en el CBW1:
150 ohmios
170 ohmios
240 ohmios
300 ohmios
400 ohmios
600 ohmios
1200 ohmios

Dimensiones:
Alto = 11 mm
Ancho = 31 mm (sin correas)
Ancho = 46 mm (con pestañas)
Largo = 40 mm

Longitud del cable = 200 mm con pasadores

Conexiones:
Amarillo = canal de entrada 1 (+)
Naranja = canal de salida 1 (+)
Azul = canal de entrada 2 (+)
Rojo = canal de salida 2 (+)< br>Gris = masa de entrada (-)
Negro = tierra de salida (-)
