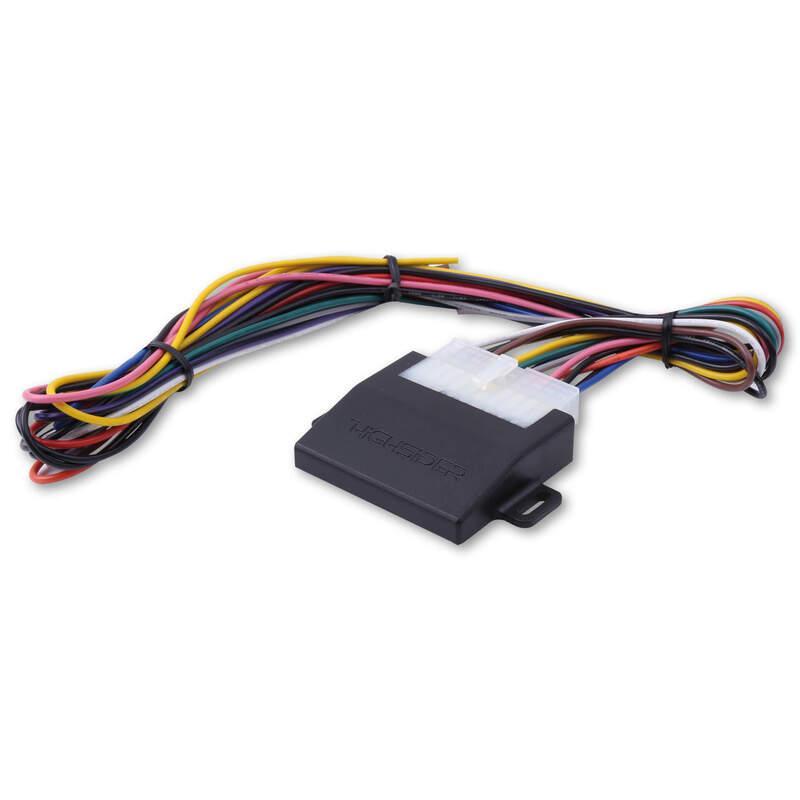

HIGHSIDER 208-112 : Unidad de control HIGHSIDER Control-Box CB4 para intermitentes 2en1 - Honda

Para Honda con conector de 2 pines

En muchos modelos nuevos de Honda, las luces de posición están integradas en las señales de giro como estándar, las señales de giro delanteras se iluminan continuamente y sirven como luces de posición. Este tipo de luz de estacionamiento es una configuración legal, habiendo sido homologados y homologados todos los modelos Honda recientes con esta configuración. Desde 2016, una ley europea autoriza esta práctica.

Si reemplaza los intermitentes permanentes originales por intermitentes 2 en 1, los intermitentes delanteros se iluminan permanentemente con intensidad reducida. Esto no cumple con la normativa europea para luces combinadas 2 en 1, que consisten en una luz de posición blanca y un intermitente amarillo.

Con la HIGHSIDER BL CONTROL-BOX CB4 hay una solución a este problema. El HIGHSIDER BL CONTROL-BOX CB4 tiene la función de convertir la señal de salida del enchufe OEM de 2 pines del intermitente/luz de posición, de modo que sea posible montar intermitentes 2 en 1 homologados. Convierte la señal proveniente del vehículo y la divide en una señal separada para las señales de giro y las luces de estacionamiento. Por lo tanto, los indicadores ya no se vuelven amarillos. Además, las luces de estacionamiento se apagan durante el parpadeo y se vuelven a encender después del parpadeo (con un ligero retraso). Opcional: Tras bajar de la moto, la luz de posición permanece encendida durante un tiempo determinado y luego se apaga automáticamente gracias a la opción 'volver a casa'

Conexiones:

Entrada (desde vehículo):

• Cable rojo = tensión de alimentación plus (terminal 15 (con Coming Home), terminal 30 (sin Coming Home))


• Cable verde = intermitente derecho (+)


• Cable gris = intermitente izquierdo (+)


• Cable negro = Tierra IN (-)

Salida (a intermitente/PL):

• Cable marrón = intermitente derecho (+)


• Cable rosa = indicador izquierdo (+)


• Cable blanco = Luz de posición derecha (+)


• Cable azul = Luz de estacionamiento izquierda (+)


• Cable negro = SALIDA a tierra (-)

Se suministra con:

• 1x E-BOX


• 1 juego de cables A


• 2 resistencias de 27 ohmios/5 vatios.
