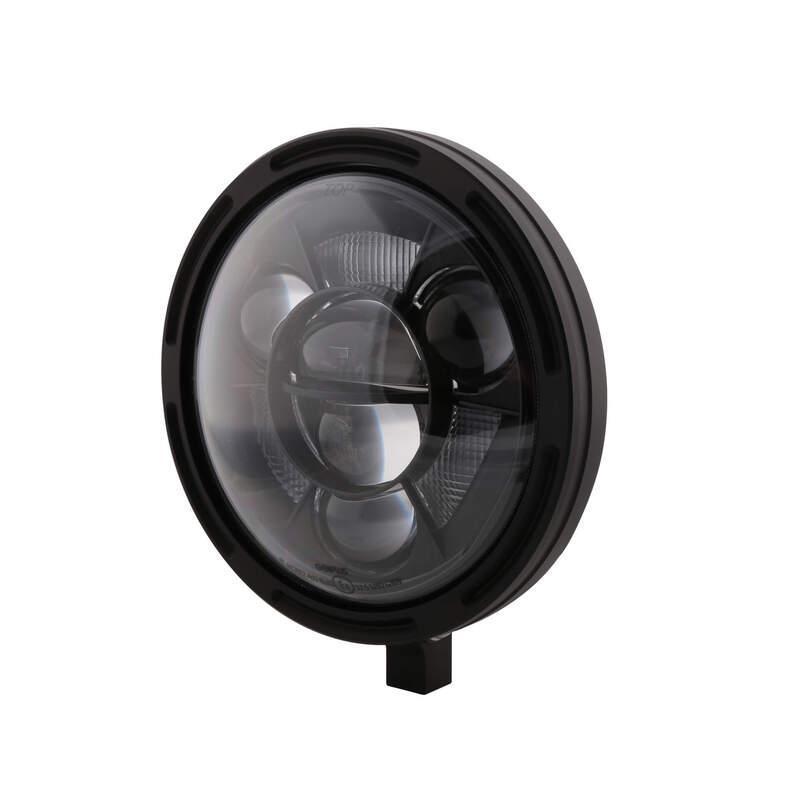

HIGHSIDER 223-259 : Faro delantero LED HIGHSIDER Frame-R1 Tipo 11 (montaje inferior)

Faro LED HIGHSIDER FRAME-R1 TYPE 11 de 7 pulgadas, homologado E



El faro Frame R1 permite instalar iluminación LED sin carcasa para un ajuste perfecto y, además, una mejor refrigeración.

Si busca un faro elegante e innovador, el faro principal LED FRAME-R1 es una excelente opción.



Hay dos sistemas de montaje diferentes disponibles para el montaje variable del proyector:

• Montaje lateral, la conexión por tornillo convencional en el lateral del portalámparas.


• Montaje inferior, montaje debajo de la conexión por tornillo en la abrazadera triple.

Los soportes de montaje lateral se pueden montar en tres posiciones, compensando una profundidad de instalación de 32 mm y un ancho de 46 mm.



Características:

• Faro redondo de 7 pulgadas con anillo de montaje CNC y kit de montaje


• Montaje SIN carcasa del faro


• Mejora la refrigeración


• Muchas opciones de instalación


• Instalación plana


• Aspecto moderno, estilo innovador


• Vidrio transparente


• Reflector negro


• El reflector emite un flujo luminoso asimétrico, homologado únicamente para circulación por la derecha.


• Función de luces de carretera, luces de cruce, luces de estacionamiento y luces de circulación diurna


• Aprobado por E, no es necesario registrarse

Dimensiones:

Diámetro A = 170 mm

Diámetro GA = 165 mm

Diámetro I = 160 mm

T = 60 mm

R = 9 mm

Profundidad total desde el cristal hasta las aletas de refrigeración: 99,10 mm



Conexiones:

Entrada de alimentación: conector de 3 pines

Cable negro = tierra (-)

Cable blanco = luz de cruce (+)

Cable azul = luz alta (+)



TFL:

Cable negro = tierra (-)

Cable marrón = luces de circulación diurna (+)

Cable gris = luces de estacionamiento (+)



Entregado individualmente
