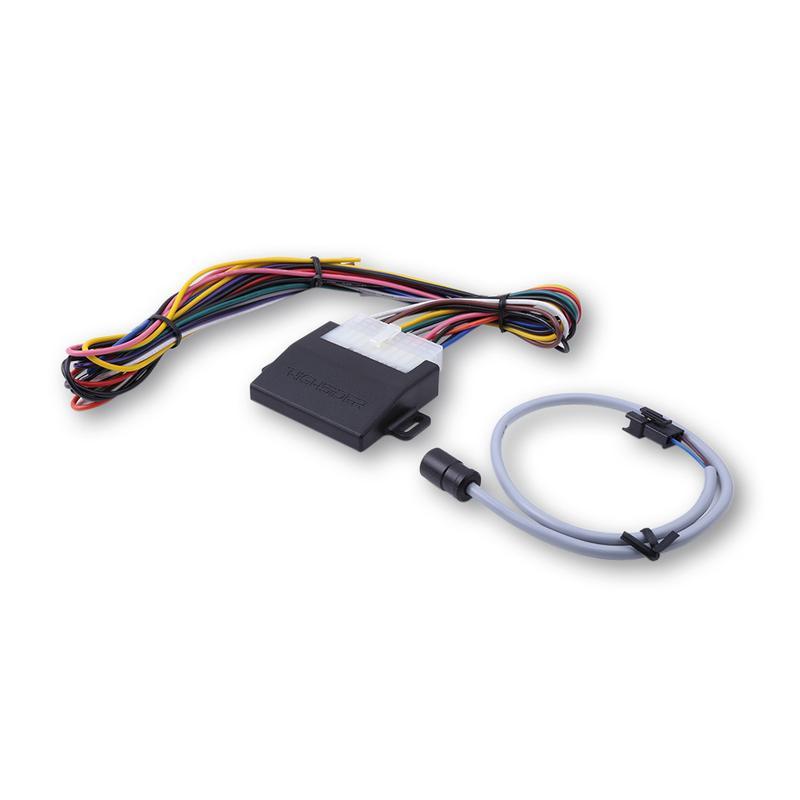

HIGHSIDER 208-200 : Unidad de control para la conmutación de luces HIGHSIDER E-Box Tipo 1 mediante sensor de luz

HIGHSIDER PW E-BOX TYPE 1, para conmutación de luces de circulación diurna mediante sensor de luz.

Para conmutación automática entre luces de circulación diurna y semáforo. El HIGHSIDER PW E-BOX TYPE 1 detecta el brillo del dispositivo. y enciende automática y simultáneamente las luces de cruce y las luces de circulación diurna (o viceversa). También está disponible la función 'COMING HOME FUNCTION' (opcionalmente conmutable). Permite encender las luces de circulación diurna durante 30 segundos adicionales después de detener la motocicleta en la oscuridad. No es necesario ningún interruptor.

Dimensiones:
Alto: 16 mm
Ancho: 56,5 mm
Ancho con soportes de montaje: 75 mm
Largo: 48 mm
Pestañas de montaje: 3 mm x 11 mm (orificio oblongo)
Peso: 46 g
Longitud del cable: 400 mm
Longitud del cable: Cable del sensor de luz: 600 mm (total)
< br>Conectores:
Cable morado/negro = luz de carretera IN
Amarillo/cable verde = luz de posición IN
Cable negro = tierra IN (-)
Cable rojo = tensión de alimentación IN (+)
Cable azul = luz de cruce OUT
Cable negro = tierra OUT (-)
Cable rosa = luces de circulación diurna OUT (TFL)
Cable naranja = luz de cruce OUT
Cable gris = programación del cable de tierra
Cable verde = SALIDA de luz alta
Cable marrón = Luz de posición/estacionamiento (SALIDA)
Cable negro = SALIDA de tierra (-)
Cable blanco = Luz indicadora TFL OUT

Conector 4 pines para sensor de luz

Contenido de entrega:

HIGHSIDER PW E-BOX TYPE 1
Juego de cables
Sensor de luz
Instrucciones< /p>
