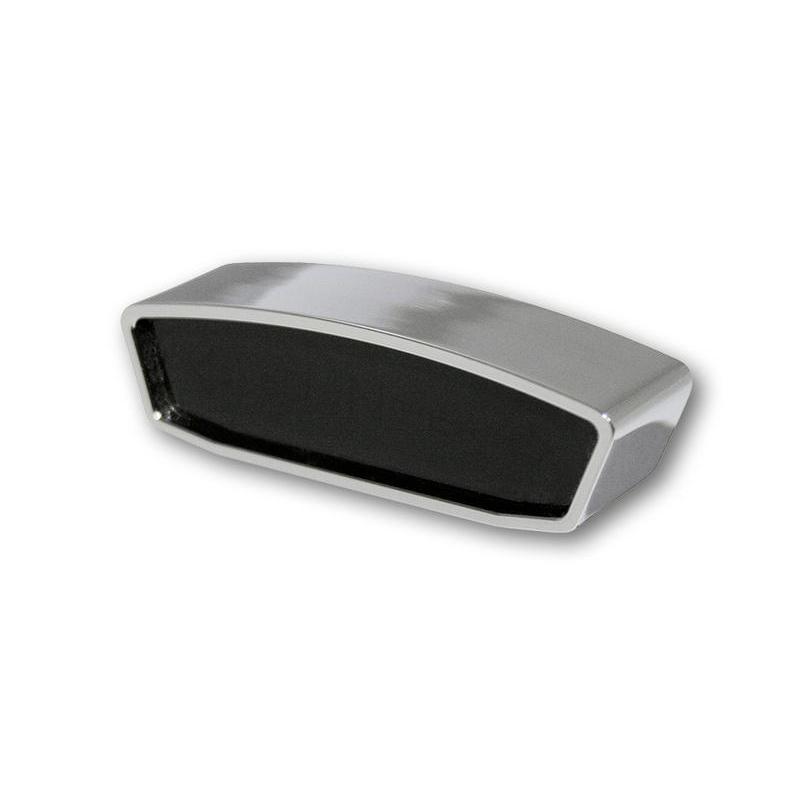

HIGHSIDER 360-231 : Panel de control HIGHSIDER con 5 indicadores - Cromo

Instrumento de control y visualización de HIGHSIDER. Carcasa de aluminio negro o cromado, lente ahumada, 5 luces indicadoras.

• 2x parpadeo


• luz alta


• neutro


• presión de aceite

Dimensiones:

• Ancho: 57 mm


• Ancho: 57 mm


• Altura: 17,5 mm


• Profundidad: 18 mm

Conexiones:

• Cable negro (tierra) + cable naranja = intermitente izquierdo


• Cable negro (tierra) + cable azul = intermitente derecho


• Cable negro (tierra) + cable amarillo = luz alta

Si el punto muerto o la presión del aceite cambian a negativo:

conecta el cable gris a la señal de neutro y el cable marrón a 12V (+)
conecta el cable verde a la señal de presión de aceite y el cable morado a la señal de presión de aceite. 12V (+)

Si la presión del aceite o punto muerto es positiva:

conecta el cable marrón a la señal de neutro y el cable gris a la señal de presión de aceite
conecta el cable marrón a la señal de neutro y el cable gris a la señal de presión de aceite. masa (-)
conectar el cable morado a la señal de presión de aceite y el cable verde a la señal de presión de aceite. masa (-)

Disponible como opción: Abrazadera de montaje de aluminio para manillares de 1 pulgada (25,4 mm) y 7/8 pulgada (22 mm): N°. número de artículo 1108413
