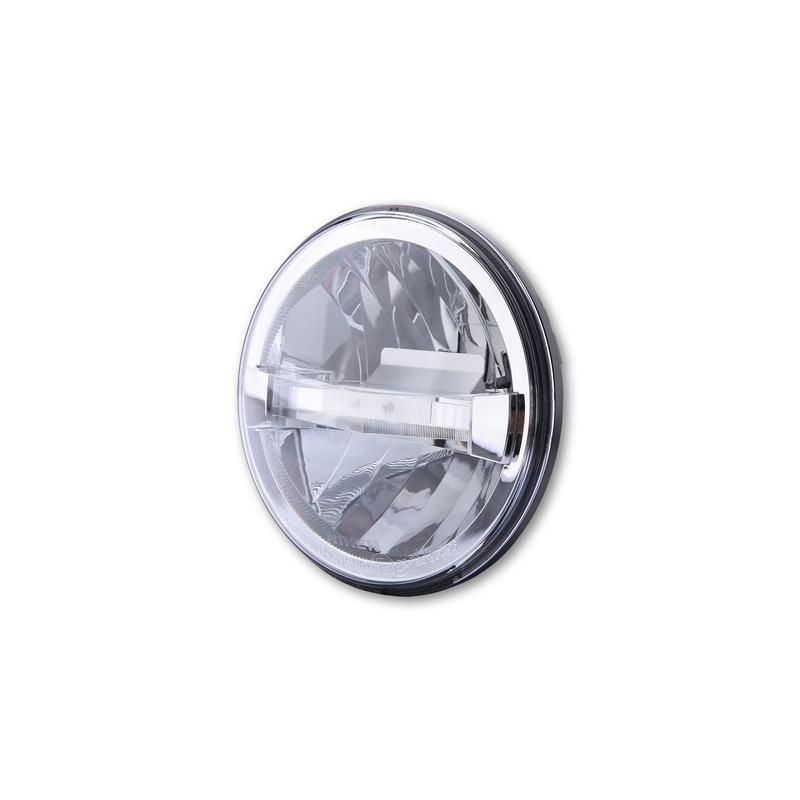

HIGHSIDER 226-018 : Óptica de faro delantero LED HIGHSIDER Tipo 4

Este inserto cromado redondo con cristal transparente tiene función de luz de carretera, luz de cruce, luz de estacionamiento y luz de circulación diurna. La luz de circulación diurna y la luz de posición están montadas en una franja central, lo que crea una apariencia muy atractiva. Luz: la luz de cruce se enciende por encima de la franja, la luz de carretera se enciende por debajo. El reflector emite un flujo luminoso asimétrico - homologado sólo para el tráfico exterior derecha.

Diámetro A = 177 mm
Diámetro GA = 168 mm
Diámetro I = 160 mm
T = 61 mm
R = 10 mm< br>
< strong>Conexiones:
Cable negro = masa (-)
Cable azul = luz de cruce (+), consumo a 12V: 1,8A, 22W
Cable amarillo = luz de carretera (+), consumo a 12V: 1.3A, 13W
Cable negro = tierra (-)

TFL:
Cable negro = tierra (-)
Luz roja Câ luz de marcha (+), consumo de energía en 12V: 1,2A, 14W
Cable blanco = luz de posición (+), consumo de energía en 12V: 0.2A, 2.4W

Disponible como opción:
Completa los focos HIGHSIDER con este reflector.
- Foco LED 7 pulgadas RENO TIPO 4, cromo, N°. de arte. : 1108708001
- Proyector HD-STYLE de 7 pulgadas, cromado, N°. de arte. : 1108704001
- Faro delantero ESTILO BRITÁNICO 7 pulgadas, cromado, ref. : 1108704001
- Faro delantero ESTILO BRITÁNICO de 7 pulgadas, cromado, referencia: 1108703001

Nota 1: < br>- Uso asimétrico, homologado sólo para circulación a baja velocidad. derecha.
- El enchufe estándar en El cliente debe instalar el tripolar adjunto después de montar el reflector.

Contactos de enchufe:
luz de carretera (amarilla) = derecha
luz de cruce (azul) = alto
Tierra (negro) = izquierda

Nota 2:
También se pueden usar luces de circulación diurna en vehículos sin interruptor de luz. Para ello se necesitan los siguientes componentes:
CAJA DE CONTROL DRL HIGHSIDER CB1: Art. N° 1107969 (cambia entre luces de cruce y luces de circulación diurna)
