HIGHSIDER 223-157 : HIGHSIDER LED Scheinwerfer British-Style Typ 4

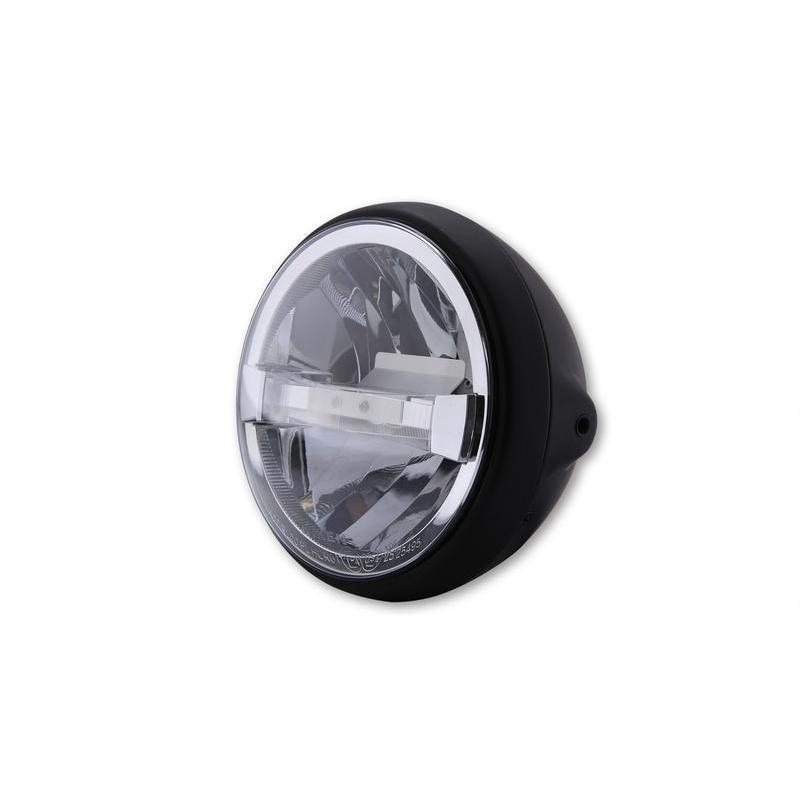

HIGHSIDER 7'-LED-Scheinwerfer Typ 4 im britischen Stil mit TFL, Metallgehäuse, Klarglas, rund, seitliche Montage, E-Prüfzeichen.

Scheinwerfer mit Metallgehäuse für die Seite. Das schlichte Design ist ideal für klassische Motorräder, Roadster und Customs.

Der Chromreflektor mit transparentem Glas kann die Funktionen Fernlicht, Abblendlicht, Standlicht und Tagfahrlicht integrieren und das Positionslicht in einer Mittelleiste montieren Dadurch lässt sich ein sehr schönes optisches Bild erzeugen: Das Abblendlicht leuchtet oberhalb des Streifens, das Fernlicht leuchtet unten. Der Reflektor strahlt einen asymmetrischen Lichtstrom aus, der nur für den Rechtsverkehr zugelassen ist >
Abmessungen:

• Gehäusedurchmesser (Abstand der Löcher gleichzeitig): 190 mm


• Heizeinsatzdurchmesser: 178 mm


• Gehäusetiefe: 140 mm


• Abstand Befestigungslöcher – Gehäusevorderkante: ca. 47 mm


• Abstand zwischen Befestigungslöchern – Kastenende: ca. 80 mm


• Kabelführungsdurchmesser: 35 mm

Befestigung: seitlich mit M8-Gewindeschrauben

Verbindungen:

• Schwarzes Kabel = Masse (-)


• Blaues Kabel = Abblendlicht (+), Verbrauch bei 12 V: 1,8 A, 22 W


• Gelbes Kabel = Fernlicht (+), Verbrauch bei 0,00 12 V: 1,3 A, 13 W

TFL:

• Schwarzes Kabel = Masse (-)


• Rotes Kabel = Tageslicht (+), Verbrauch bei 12 V: 1,2 A, 14 W


• Weißes Kabel = Positionslicht (+), 12 V Stromaufnahme: 0,2 A, 2,4 W

Lieferinhalt: 1 Stück mit Steckverbinder; 3 Pins

Optional erhältlich: TYP 4 Scheinwerfereinsatz, Chrom: 1108027

Bemerkungen:

Verwendung asymmetrisch, nur für den Außen-Rechtsverkehr zugelassen.
Der serienmäßige Stecker muss vom Kunden nach Einbau des Reflektors in den beigefügten Dreipol eingebaut werden.

Ansicht der Steckkontakte: < /p>

• Fernlicht (gelb) = à; richtig


• Abblendlicht (blau) = oben


• Erde (schwarz) = links
