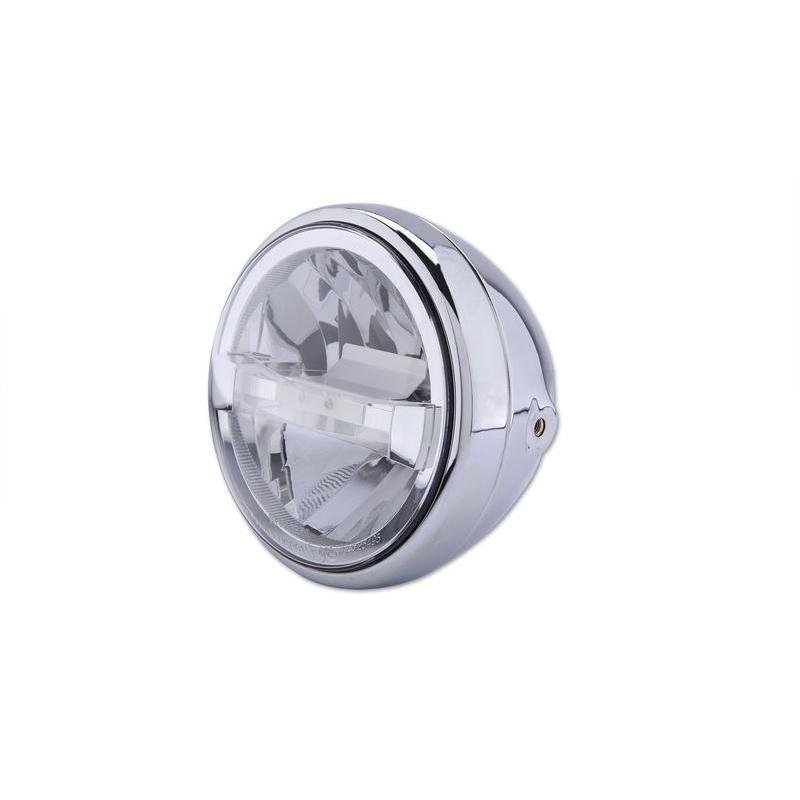

HIGHSIDER 223-152 : HIGHSIDER LED Scheinwerfer Reno Typ 4

HIGHSIDER ovaler Scheinwerfer zur seitlichen Montage. Dank seines puristischen und zeitlosen Designs und seiner innovativen Technik stellt er ein einzigartiges Element für viele Motorräder dar.

Der Chromreflektor mit transparentem Glas verfügt außerdem über die Funktionen Fernlicht, Abblendlicht, Parklicht und Tagfahrlicht. Die Tagfahr- und Positionsleuchten sind in einem Mittelstreifen montiert, wodurch ein sehr schönes optisches Bild entsteht: Das Abblendlicht leuchtet oberhalb des Streifens, die Rückleuchten leuchten oberhalb des Streifens darunter. Der Reflektor strahlt einen asymmetrischen Lichtstrom aus - nur für Rechtsaußenverkehr zugelassen -, geprüft E.

Unsere Beleuchtung verleiht Ihrem Motorrad einen unvergleichlichen Stil! Das außergewöhnliche Design und die perfekte Technik der HIGHSIDER-Scheinwerferserie machen sie in jedem Fall zu einem Produkt der Wahl!

Abmessungen:

• Gehäusedurchmesser: 200 mm


• Höhe Einsatzdurchmesser: 178 mm


• Gehäusetiefe: 160 mm


• Abstand zwischen den Befestigungslöchern (Mitte - Mitte): 170 mm


• Abstand vom Montageloch (Mitte) bis zum Ende des Gehäuses: ca. 90 mm

Befestigung: Seite mit M8-Gewindeschrauben

Anschlüsse:

• Schwarzes Kabel = Masse (-)


• Blaues Kabel = Abblendlicht (+), Verbrauch bei 12 V: 1,8 A, 22 W


• Gelbes Kabel = Fernlicht (+), Verbrauch bei 0,00 12 V: 1,3 A, 13 W


• Schwarzes Kabel = Masse (-)

TFL:

• Schwarzes Kabel = Masse (-)


• Rotes Kabel = Tageslicht (+), Verbrauch bei 12 V: 1,2 A, 14 W


• Weißes Kabel = Positionslicht (+), 12 V Stromaufnahme: 0,2 A, 2,4 W

Lieferumfang: 1 Stück mit 3-Pin-Stecker

Ersatz: Typ 4 LED-Scheinwerfereinsatz, Chrom, Referenz 1108027 strong>

Beobachtungen:

Asymmetrische Nutzung, nur für den Außenverkehr zulässig.
Der Standard-Stecker muss vom Kunden nachmontiert werden vor der Montage des Reflektors.

Ansicht der Steckkontakte:

• Fernlicht (gelb) = à; richtig


• Abblendlicht (blau) = oben


• Boden (schwarz) = links
