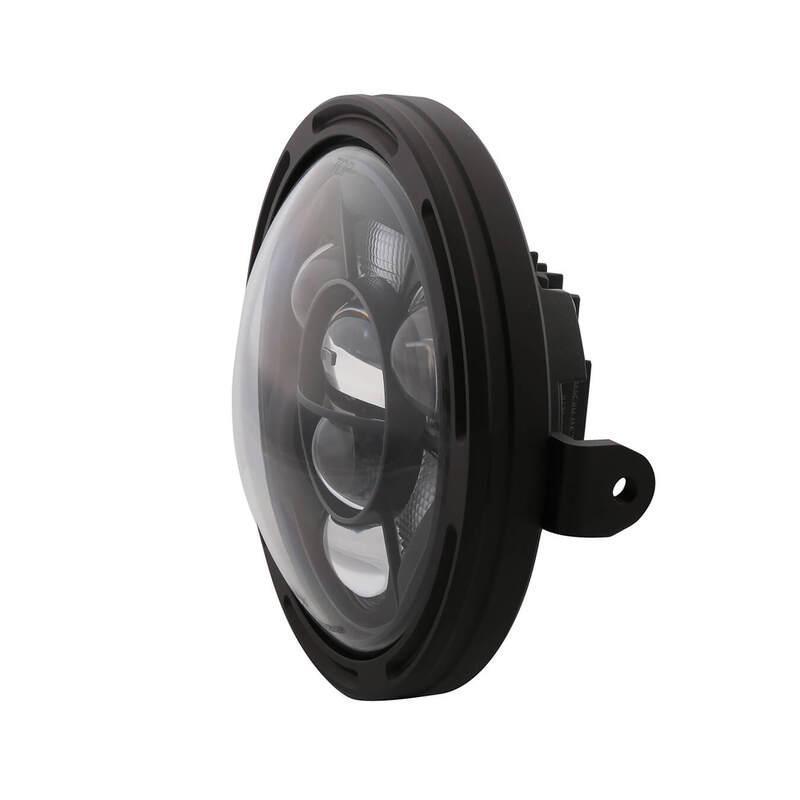

HIGHSIDER 223-258 : HIGHSIDER FRAME-R1 TYP 11 7 Zoll LED Hauptscheinwerfer, seitliche Befestigung

HIGHSIDER FRAME-R1 TYP 11 7-Zoll-LED-Scheinwerfer, E-geprüft



Der Frame R1-Scheinwerfer ermöglicht den Einbau einer LED-Beleuchtung ohne Gehäuse für eine perfekte Passform und zusätzlich eine bessere Kühlung.

Wenn Sie auf der Suche nach einer stilvollen und innovativen Stirnlampe sind, ist die LED-Stirnlampe FRAME-R1 eine ausgezeichnete Wahl.



Für die variable Projektormontage stehen zwei verschiedene Montagesysteme zur Verfügung:

• Seitenmontage, herkömmlicher Schraubanschluss an der Seite der Lampenfassung.


• Bottom Mount, Montage unterhalb der Verschraubung an der Gabelbrücke.

Die seitlichen Montagewinkel können in drei Positionen montiert werden, wodurch eine Einbautiefe von 32 mm und eine Breite von 46 mm ausgeglichen werden.



Eigenschaften:

• 7-Zoll-Rundscheinwerfer mit CNC-Montagering und Montagesatz


• Montage OHNE Scheinwerfergehäuse


• Verbessert die Kühlung


• Viele Installationsmöglichkeiten


• Flache Installation


• Moderner Look, innovativer Stil


• Transparentes Glas


• Schwarzer Reflektor


• Der Reflektor strahlt einen asymmetrischen Lichtstrom aus, der nur für den Rechtsverkehr zugelassen ist.


• Funktion von Fernlicht, Abblendlicht, Standlicht und Tagfahrlicht


• E-geprüft, keine Registrierung erforderlich

Abmessungen:

Durchmesser A = 170 mm

GA-Durchmesser = 165 mm

Durchmesser I = 160mm

T = 60 mm

R = 9mm

Gesamttiefe vom Glas bis zu den Kühlrippen: 99,10 mm



Verbindungen:

Stromeingang: 3-poliger Stecker

Schwarzer Draht = Masse (-)

Weißes Kabel = Abblendlicht (+)

Blaues Kabel = Fernlicht (+)



TFL:

Schwarzer Draht = Masse (-)

Braunes Kabel = Tagfahrlicht (+)

Graues Kabel = Standlicht (+)



Wird einzeln geliefert
