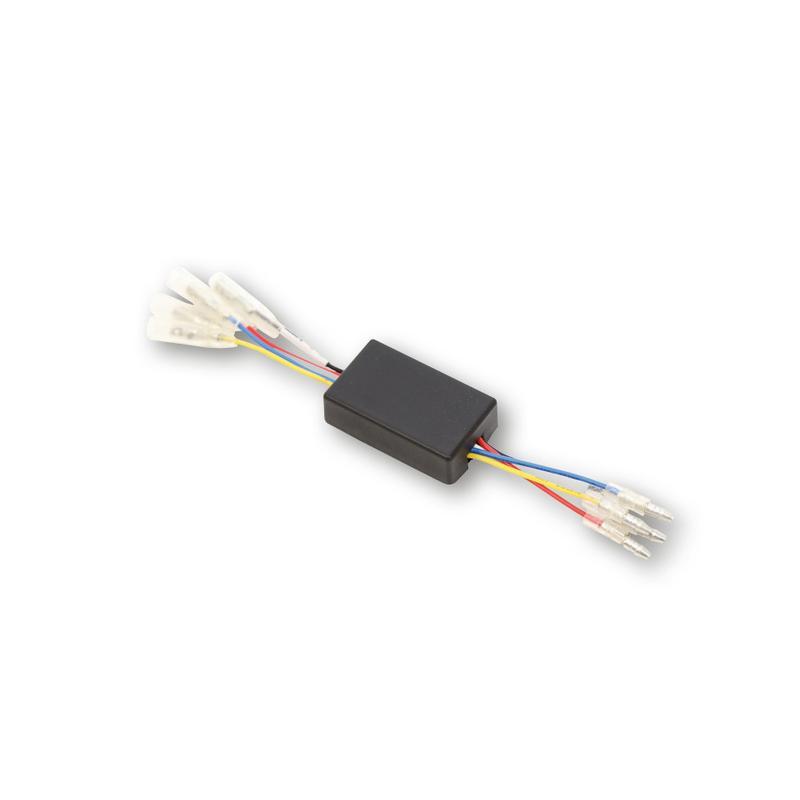

HIGHSIDER 208-108 : HIGHSIDER DRL Control- Box CB1, Schaltung Tagfahrlicht

Tagfahrlichtsteuergerät für Fahrzeuge ohne Lichtschalter.

Laut Vorschriften müssen die Tagfahrlichter so angeschlossen sein, dass sie sich beim Einschalten des Hauptlichts automatisch ausschalten. Da der Hauptscheinwerfer immer eingeschaltet ist; Bei Fahrzeugen ohne Schalter kann die Tagfahrlichtfunktion nicht korrekt genutzt werden.

Durch die Installation des CB1 DRL-Steuerkastens wird die korrekte Beziehung zwischen den Tagfahrlichtern und der Rückbeleuchtung sichergestellt. Gegeben ist der vordere Teil des Fahrzeugs.

Das Gehäuse ist für Scheinwerfer mit LED und konventionelle Scheinwerfer geeignet. Der Einbau erfolgt zwischen dem Hauptscheinwerfer (mit integriertem oder separatem Tagfahrlicht) und dem Bordnetz des Fahrzeugs. Die Standlichtfunktion, die bei geparktem Fahrzeug über das Zündschloss aktiviert wird, ist voll funktionsfähig.

Abmessungen
Länge: 48 mm
Breite: 28 mm
Höhe: 14 mm

Verwendung:
IN (Fahrzeugstrom):

• Gelb = Fernlicht (+)


• Blau = Abblendlicht (+) EIN/AUS-Schalter zwischen


• Weiß = Standlicht (+)


• Rot = auf 15 (+)


• Schwarz = Masse (-

OUT (Scheinwerfer)
Gelb = Fernlicht (+)
Blau = Abblendlicht (+)
Schwarz = Masse (-)

< br> strong>Für Tagfahrlicht:
Weiß = Standlicht (+)
Rot = Tagfahrlicht (+)

Optionales Zubehör:Licht-Ein/Aus-Schalter

HINWEIS:
Ein separater Ein/Aus-Schalter. Für die DRL-Steuerung ist auch eine Steuerbox erforderlich (nicht im Lieferumfang enthalten).
Das Rücklicht muss immer eingeschaltet bleiben, also auf die richtige Position eingestellt sein. im Zündplus.
