HIGHSIDER 207-033 : HIGHSIDER CAN-BUS Widerstand CBW1

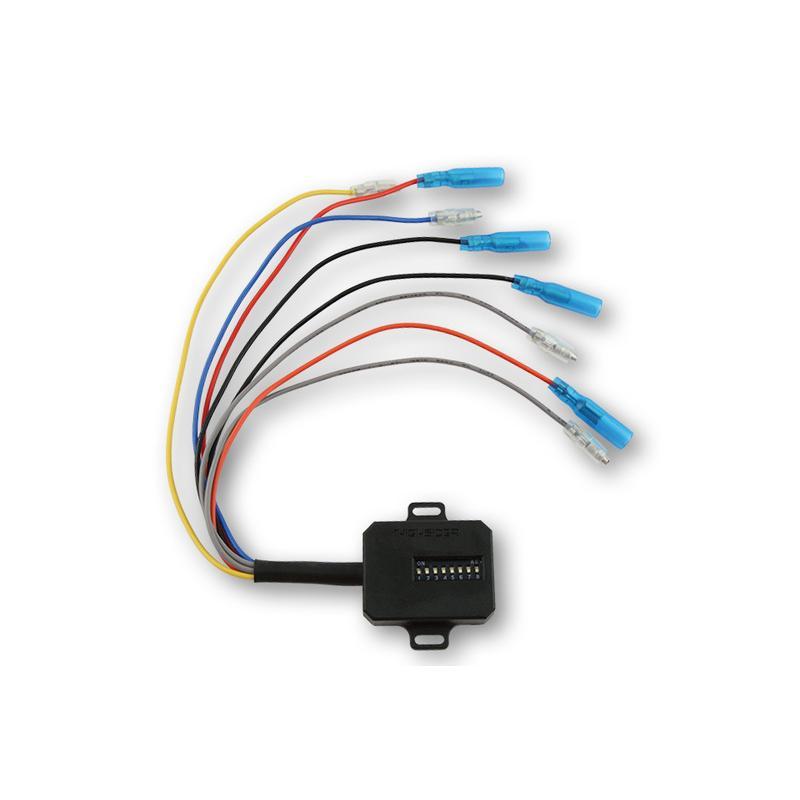

HIGHSIDER CAN-BUS CBW1-Widerstand mit DIP-Schalter.

Unser neu entwickelter CBW1 HIGHSIDER CAN-BUS-Widerstand passt für die meisten Fahrzeuge, die über ein CAN-BUS-System verfügen.

Der CBW1-Widerstand stellt eine notwendige elektrische Last für Ihr Fahrzeug bereit, die bei korrekter Einstellung der DIP-Schalter nicht dazu führt, dass die Zusatzblinker im Innenraum blinken.

Außerdem ist für Zuverlässigkeit gesorgt. Das bedeutet:
Sollten die Zusatzanzeigen aufgrund eines elektronischen Fehlers ausfallen, wird sofort eine Fehlermeldung im Cockpit angezeigt.

Es können bis zu 2 Kanäle bedient werden, z. B. Blinker hinten links und Blinker hinten rechts.

Wenn es notwendig ist, 2 Blinkerpaare auszutauschen, müssen auch 2 CBW1 verwendet werden.

Welche Voraussetzungen müssen für den Einsatz des CBW1 am Motorrad geschaffen werden:
Oder:
Das Motorrad wurde ursprünglich mit LED-Blinkern hergestellt.
Oder:
Das Motorrad verfügt über ein CAN-BUS-System< /p>

Wenn diese Voraussetzungen nicht erfüllt sind, funktioniert die CBW1-Einheit nicht (!) In diesem Fall empfehlen wir folgende Widerstände:
Für Blinker mit 21 Watt
6,8 Ohm Teilenummer 207-025
Gold
10 Ohm Teilenummer 207-028

Für Messgeräte mit 10 Watt
27 Ohm Teilenummer 207-020

Die folgenden Widerstandswerte können am CBW1 konfiguriert werden:
150 Ohm
170 Ohm
240 Ohm
300 Ohm
400 Ohm
600 Ohm
1200 Ohm

Abmessungen:
Höhe = 11 mm
Breite = 31 mm (ohne Riemen)
Breite = 46 mm (mit Laschen)
Länge = 40 mm

Kabellänge = 200 mm mit Stiften

Anschlüsse:
Gelb = Eingangskanal 1 (+)
Orange = Ausgangskanal 1 (+)
Blau = Eingangskanal 2 (+)
Rot = Ausgangskanal 2 (+)< br>Grau = Eingangsmasse (-)
Schwarz = Ausgangsmasse (-)
