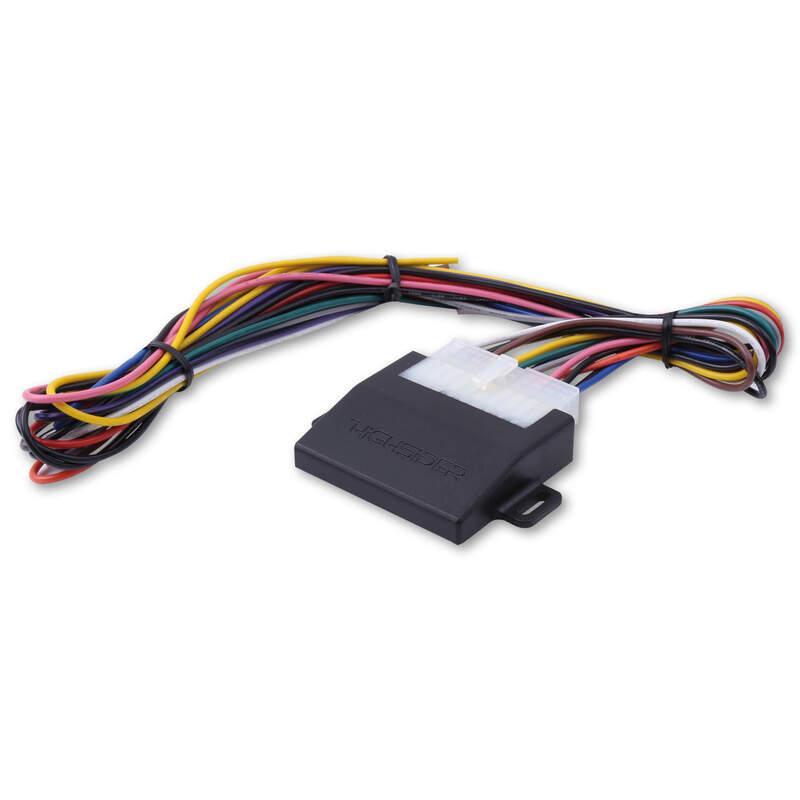

HIGHSIDER 208-112 : HIGHSIDER BL CONTROL- BOX CB4 für 2in1 Blinker

Für Honda mit 2-poligem Stecker

Bei vielen neuen Honda-Modellen sind Positionslichter serienmäßig in die Blinker integriert, die vorderen Blinker leuchten dauerhaft und dienen als Positionslichter. Diese Art von Standlicht ist eine legale Konfiguration, da alle neueren Honda-Modelle mit dieser Konfiguration zugelassen und homologiert wurden. Seit 2016 erlaubt ein europäisches Gesetz diese Praxis.

Wenn Sie die originalen Dauerblinker durch 2-in-1-Blinker ersetzen, leuchten die vorderen Blinker dauerhaft mit reduzierter Intensität. Dies entspricht nicht den europäischen Vorschriften für 2-in-1-Kombinationsleuchten, die aus einem weißen Positionslicht und einem gelben Blinker bestehen.

Mit der HIGHSIDER BL CONTROL-BOX CB4 gibt es eine Lösung für dieses Problem. Die HIGHSIDER BL CONTROL-BOX CB4 hat die Funktion, das Ausgangssignal des OEM 2-Pin-Steckers des Blinkers/Positionslichts umzuwandeln, sodass die Montage zugelassener 2-in-1-Blinker möglich ist. Es wandelt das vom Fahrzeug kommende Signal um und spaltet es in ein separates Signal für die Blinker und das Standlicht auf. Daher werden die Anzeigen nicht mehr gelb. Darüber hinaus schaltet sich das Standlicht während des Blinkens aus und nach dem Blinken wieder ein (mit einer leichten Verzögerung). Optional: Nach dem Absteigen vom Motorrad bleibt das Positionslicht für eine bestimmte Zeit an und schaltet sich dann dank der „Return Home“-Option automatisch aus

Verbindungen:

Einfahrt (vom Fahrzeug aus):

• Roter Draht = Versorgungsspannung Plus (Klemme 15 (mit Coming Home), Klemme 30 (ohne Coming Home))


• Grünes Kabel = rechter Blinker (+)


• Graues Kabel = linker Blinker (+)


• Schwarzes Kabel = Masse IN (-)

Ausgabe (zu blinken/PL):

• Braunes Kabel = rechter Blinker (+)


• Rosa Kabel = linker Blinker (+)


• Weißes Kabel = Rechtes Seitenlicht (+)


• Blaues Kabel = Linkes Standlicht (+)


• Schwarzes Kabel = OUTPUT-Masse (-)

Im Lieferumfang enthalten:

• 1x E-BOX


• 1 Satz Kabel A


• 2 27 Ohm/5 Watt Widerstände.
