HIGHSIDER 223-155 : HIGHSIDER LED Scheinwerfer HD-Style Typ 4

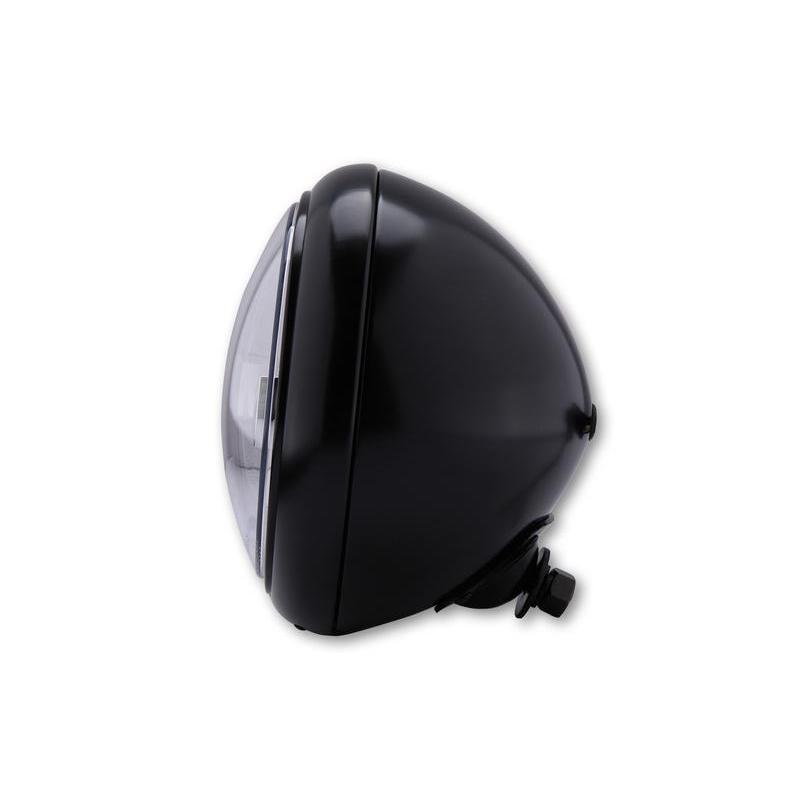

HIGHSIDER ovaler Scheinwerfer mit unterer Halterung. Dank seines puristischen und zeitlosen Designs und seiner innovativen Technik stellt er ein Wahrzeichen für viele Motorräder dar.

Der Chromreflektor mit transparentem Glas ist mit Fernlicht, Abblendlicht, Standlicht und Tagfahrlicht ausgestattet Lauflicht. Das Tagfahr- und Positionslicht ist in einer Mittelleiste montiert, wodurch ein optisch sehr schönes Bild entsteht: Das Abblendlicht strahlt oberhalb der Leiste und das Fernlicht unterhalb. Der Reflektor strahlt asymmetrisch ab – zugelassen für Außenverkehr nur rechts – Lichtstrom aus, geprüft E.

Abmessungen des Scheinwerfers:

• Gehäusedurchmesser: 220 mm


• Durchmesser des Scheinwerfereinsatzes: 178 mm


• Tiefe: 155 mm

Verbindungen:

• Schwarzes Kabel = Masse (-)


• Blaues Kabel = Abblendlicht (+), Stromverbrauch bei 12 V: 1,8 A, 22 W


• Gelbes Kabel = Fernlicht (+), Verbrauch bei 0,00 12 V: 1,3 A, 13 W


• Schwarzes Kabel = Masse (-)

TFL:

• Schwarzes Kabel = Masse (-)


• Rotes Kabel = Tageslicht (+), Verbrauch bei 12 V: 1,2 A, 14 W


• Weißes Kabel = Positionslicht (+), Stromverbrauch bei 12 V: 0,2 A, 2,4 W

Lieferinhalt: 1 Stück mit Stecker. 3 Stifte und Halterung zur unteren Montage

Optional erhältlich:Typ 4 Scheinwerfereinsatz, Chrom, Nr. der Kunst. 1108027

Bemerkungen:
Asymmetrischer Einbau, nur für Rechtsaußenverkehr zulässig.
Der Standardstecker im angebrachten dreipoligen Muss nach Einbau des Reflektors bauseits eingebaut werden.

Ansicht der Steckkontakte:

• Fernlicht (gelb) = rechts


• Abblendlicht (blau) = oben


• Erde (schwarz) = links
