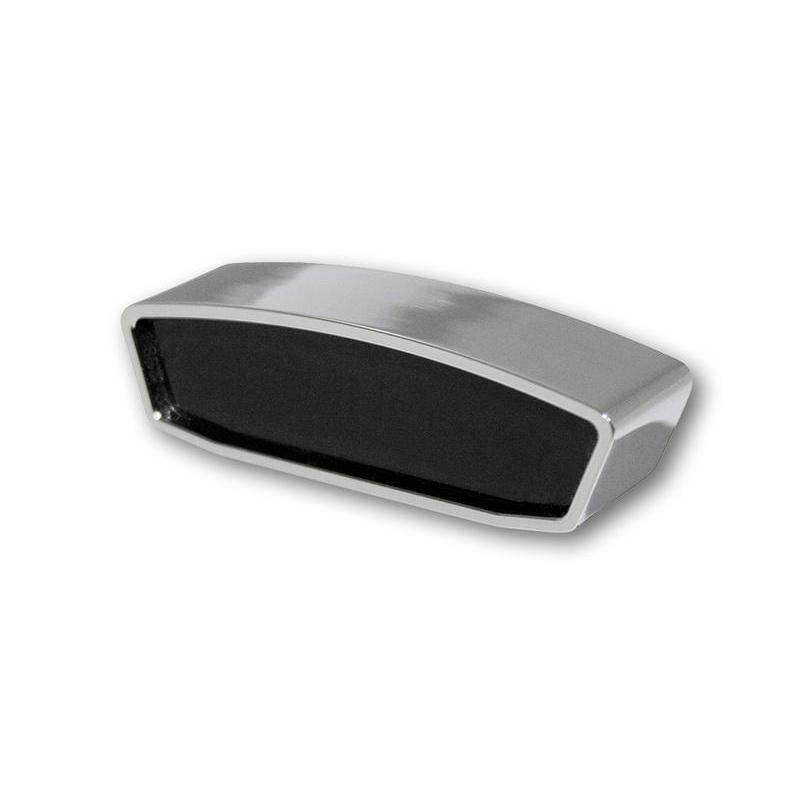

HIGHSIDER 360-231 : HIGHSIDER Kontrollanzeigen zum Einbau

HIGHSIDER Steuerungs- und Visualisierungsgerät. Schwarzes oder verchromtes Aluminiumgehäuse, getönte Linse, 5 Kontrollleuchten.

• 2x blinken


• Fernlicht


• neutral


• Öldruck

Abmessungen:

• Breite: 57 mm


• Breite: 57 mm


• Höhe: 17,5 mm


• Tiefe: 18 mm

Verbindungen:

• Schwarzes Kabel (Masse) + orangefarbenes Kabel = linker Blinker


• Schwarzes Kabel (Masse) + blaues Kabel = rechter Blinker


• Schwarzes Kabel (Masse) + gelbes Kabel = Fernlicht

Wenn der Neutral- oder Öldruck negativ wird:

Verbinden Sie das graue Kabel mit dem Neutralsignal und das braune Kabel mit 12 V (+)
Verbinden Sie das grüne Kabel mit das Öldrucksignal und das violette Kabel zum Öldrucksignal. 12V (+)

Wenn der Öldruck oder der Neutralleiter positiv ist:

Verbinden Sie das braune Kabel mit dem Neutralsignal und das graue Kabel mit dem Öldrucksignal.
Verbinden Sie das braune Kabel mit dem Neutralsignal und das graue Kabel mit dem Öldrucksignal. Masse (-)
verbinden Sie das violette Kabel mit dem Öldrucksignal und das grüne Kabel mit dem Öldrucksignal. Masse (-)

Optional erhältlich: Aluminium-Montageschelle für 1 Zoll (25,4 mm) und 7/8 Zoll (22 mm) Lenker: Nein. Artikelnummer 1108413
