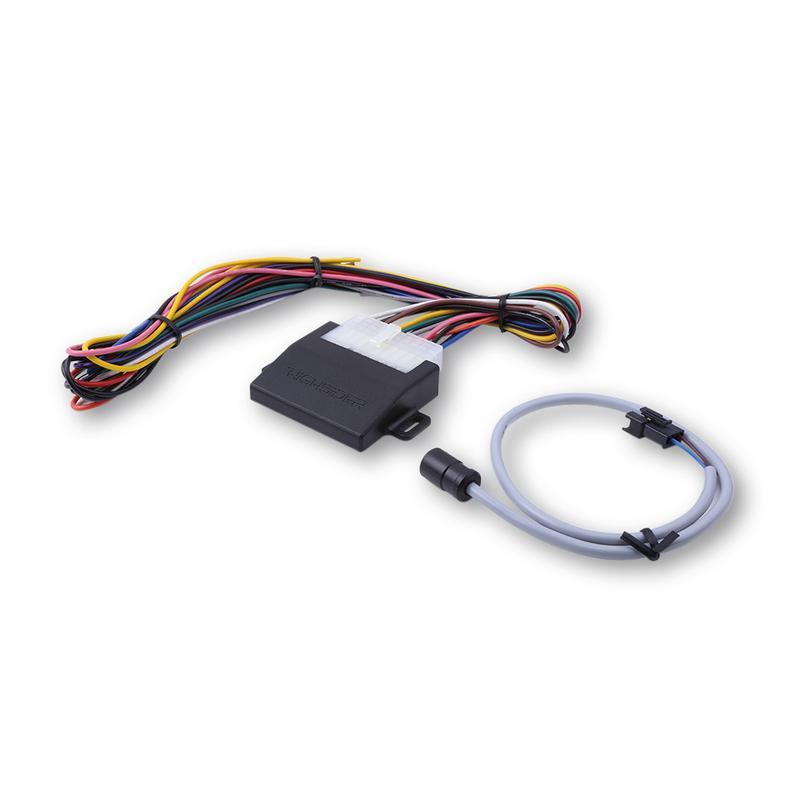

HIGHSIDER 208-200 : HIGHSIDER E-Box TYP 1, für DRL Schaltung per Lichtsensor

HIGHSIDER PW E-BOX TYP 1, zum Schalten von Tagfahrlichtern mittels Lichtsensor.

Zur automatischen Umschaltung zwischen Tagfahrlicht und Ampel. Die HIGHSIDER PW E-BOX TYPE 1 erkennt die Helligkeit des Geräts. und schaltet automatisch und gleichzeitig das Abblendlicht und das Tagfahrlicht ein (oder umgekehrt). Die Funktion „COMING HOME FUNKTION“ ist ebenfalls verfügbar (optional zuschaltbar). Ermöglicht das Einschalten des Tagfahrlichts für weitere 30 Sekunden, nachdem das Motorrad im Dunkeln angehalten wurde. Es ist kein Schalter erforderlich.

Abmessungen:
Höhe: 16 mm
Breite: 56,5 mm
Breite mit Montagehalterungen: 75 mm
Länge: 48 mm
Befestigungslaschen: 3 mm x 11 mm (Langloch)
Gewicht: 46 g
Kabellänge: 400 mm
Kabellänge: Lichtsensorkabel: 600 mm (gesamt)
< br> Anschlüsse:
Lila/schwarzes Kabel = IN Fernlicht
Gelb/grünes Kabel = IN Positionslicht
Schwarzes Kabel = Masse IN (-)
Rotes Kabel = Versorgungsspannung IN (+ )
Blaues Kabel = Abblendlicht AUS
Schwarzes Kabel = Masse AUS (-)
Rosa Kabel = Tagfahrlicht AUS (TFL)
Oranges Kabel = Abblendlicht AUS
Graues Kabel = Masse Kabelprogrammierung
Grünes Kabel = Fernlicht OUT
Braunes Kabel = Park-/Positionslicht (OUT)
Schwarzes Kabel = Masse OUT (-)
Weißes Kabel = TFL OUT-Kontrollleuchte

4-poliger Stecker für Lichtsensor

Lieferinhalt:

HIGHSIDER PW E-BOX TYP 1
Kabelsatz
Lichtsensor
Anleitung< /p>
